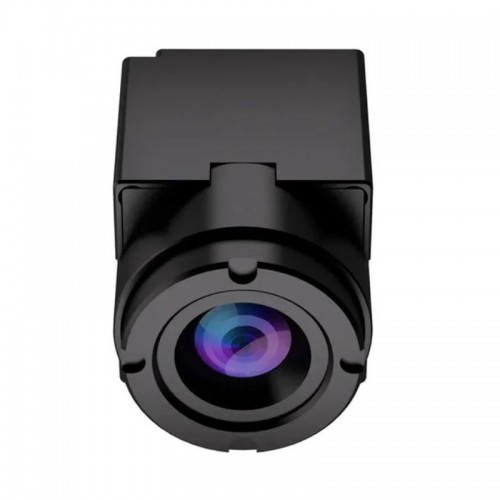

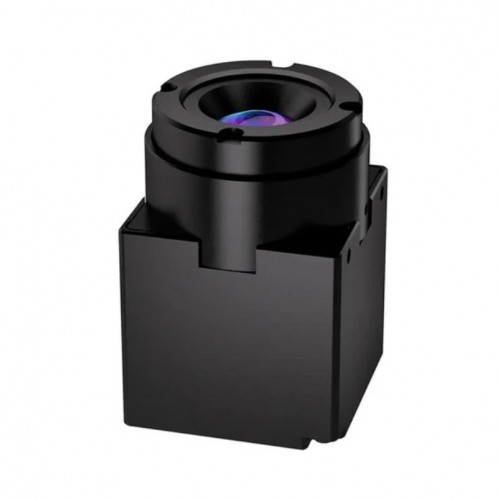

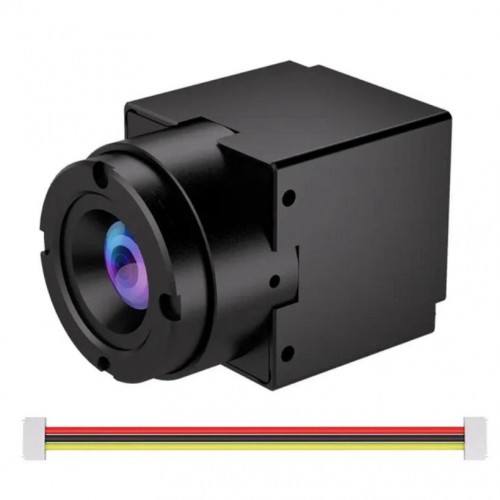

Описание Тепловизионный модуль 640x512, 4 мм, 50Гц для FPV и БПЛА Patrul AC640-4

• Матрица VOx с высоким разрешением 640x512 пикселей
• Сверхширокий угол обзора 87.7° на 75°
• Объектив 4 мм для максимальной обзорности
• Аналоговый видеовыход CVBS без задержек (PAL)
• Частота обновления 50 Гц для плавного видео
• Питание от широкого диапазона 4.5V~27V
• Высокая чувствительность сенсора NETD ≤ 35 мК
• Встроенный механический затвор для калибровки
• Шаг пикселя детектора 12 микрон
• Стойкость к перегрузкам и ударам 80g
• Обнаружение тепловых целей до 400 метров
• Удобное управление через интерфейс UART
• Надежная работа от -20°C до +60°C
• Вес модуля составляет 54 грамма

Patrul AC640-4 — это настоящий «король периферийного зрения» среди аналоговых тепловизоров. Эта модель разработана для ситуаций, где туннельное зрение недопустимо, а пилоту или оператору критически важно контролировать обстановку не только впереди, но и по бокам.

Сочетание топового разрешения 640x512 с ультрашироким объективом делает этот модуль идеальным выбором для FPV-дронов, работающих в сложных условиях городской застройки, густом лесу или внутри помещений. Для военных целей и спасательных операций это означает безопасность маневрирования: вы увидите препятствия, провода и угрозы, которые остались бы «за кадром» у обычных камер, и все это — с высочайшей четкостью аналогового сигнала без задержек.

Оптическая система: феноменальный угол обзора

Главная «фишка» этой модели — это поле зрения. Угол обзора почти 90 градусов по горизонтали (87.7°) фактически приближает возможности тепловизора к бинокулярному зрению человека. Но в отличие от дешевых широкоугольных камер, здесь используется мощная матрица 640x512. Это дает решающее преимущество: даже при таком широком охвате картинка остается плотной, детализированной и информативной, а не превращается в размытое пятно.

Преимущества оптической конфигурации:

• Сверхширокий FOV (87.7°x75°): Это обеспечивает беспрецедентную ситуационную осведомленность. Пилот FPV-дрона может выполнять сложные виражи и залетать в оконные проемы, четко видя края препятствий.
• Четкость на ближних дистанциях: Благодаря высокой плотности пикселей, модуль идеально подходит для работы «в упор». Идентификация объекта возможна уже с 50 метров, что является отличным показателем для широкоугольной оптики.
• Дистанция обнаружения: Несмотря на широкий угол, вы сможете заметить тепловую цель на расстоянии до 400 метров.
• Информативность: Распознавание типа цели (человек/техника) происходит со 100 метров. Это позволяет мгновенно оценивать угрозы во время быстрого пролета.

Такая оптика превращает модуль в лучший инструмент для навигации и пилотирования в условиях нулевой видимости, где важно видеть полную сцену событий.

Технические характеристики

Patrul AC640-4 построен на базе промышленной платформы серии AC, что гарантирует выносливость и стабильность. Здесь нет компромиссов в «железе»: мощная электроника, защищенный корпус и гибкость настроек делают его универсальным солдатом для любых задач.

Матрица и изображение:

• Тип детектора: Неохлаждаемый VOx (оксид ванадия).
• Разрешение: 640x512 пикселей (наивысшее в классе).
• Спектральный диапазон: 8~14 мкм.
• Чувствительность (NETD): ≤ 35 мК (при 300K, f/1.0).
• Кадровая частота: 50 Гц.
• Функции изображения: Цифровой зум 1X-8X, регулировка яркости/контраста, улучшение изображения.
• Палитры: White Hot, Black Hot, Red Hot, Iron Red и другие.

Интерфейсы и управление:

• Видеовыход: Аналоговый CVBS (формат PAL) для мгновенной передачи видео.
• Коммуникация: Интерфейс UART для изменения настроек.

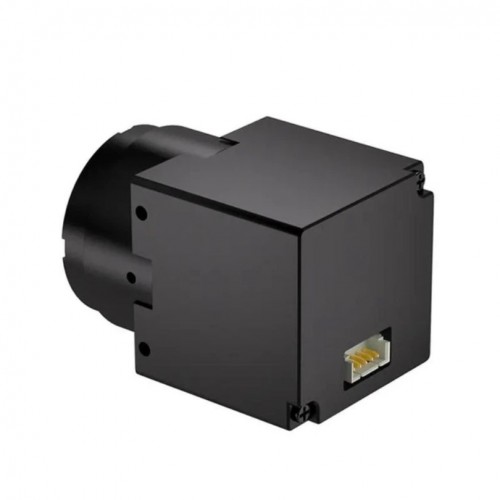

• Разъем: Надежный SMD коннектор с шагом 1.25мм (5 пинов).
• Калибровка: Поддержка калибровки крышки (Lid Calibration) и NUC через UART.
• Затвор: Автоматический и ручной режим (With Shutter, Auto Shutter mode).

Физические параметры и питание:

• Входное напряжение: Универсальный диапазон 4.5V~27V (совместимость с LiPo 2S-6S).
• Потребление: Энергоэффективное ≤ 1 Вт.
• Температурный режим: Работа от -20°C до +60°C.
• Ударостойкость: 80g (длительность импульса 4 мс).
• Габариты: 28 мм x 28 мм x 38.7 мм.
• Вес: 54 г.

Отдельно стоит отметить широкий диапазон питания (4.5-27В). Это критическое преимущество для сборщиков дронов, ведь модуль можно питать напрямую от силовой батареи, минуя ненадежные преобразователи напряжения. Также наличие механического затвора гарантирует, что у вас всегда будет чистая, откалиброванная картинка без тепловых шумов, которые могут возникать при длительной работе сенсора.
