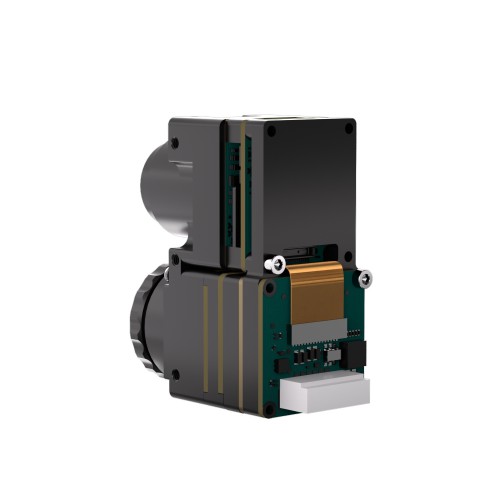

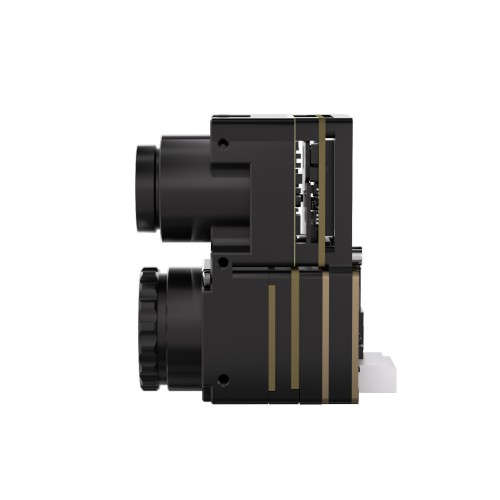

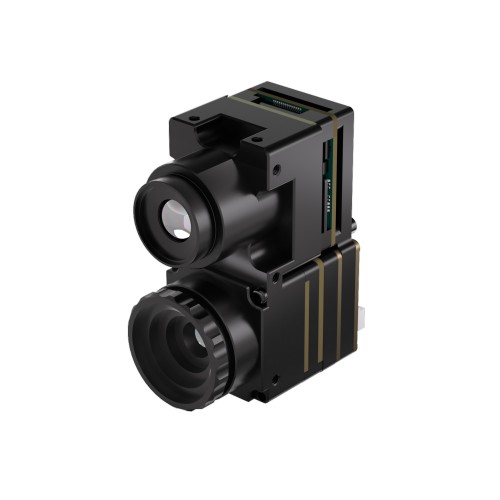

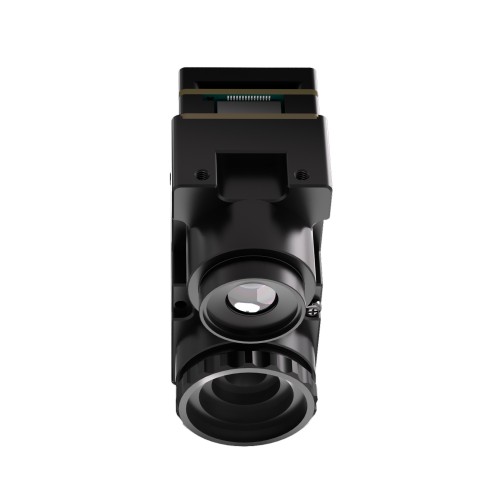

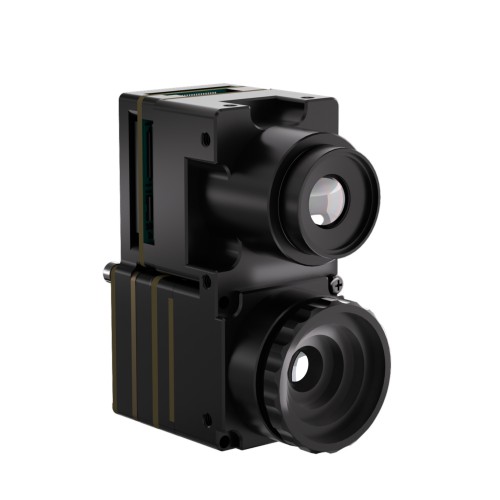

Описание Двухканальный модуль с функцией слияния изображений 256x192, 50Hz, CVBS Patrul M2V2

• Неохлаждаемый детектор VOx оксид ванадия
• Гибридная система тепловизор плюс ночное видение
• Разрешение тепловой матрицы 256x192
• Плавная частота обновления кадров 50Hz
• Высокая чувствительность сенсора NETD ≤ 25mK
• Качественная Low-Light камера Megapixel HD
• Сверхлегкий вес всего 46.5 граммов
• Широкий диапазон входного напряжения 4.5-27V
• Аналоговый видеоинтерфейс CVBS формат PAL
• Дальность обнаружения в темноте 1020м
• Тепловизионное обнаружение объектов до 400м
• Умные режимы слияния Лес и Город

Если вы ищете надежное "око" для своего оборудования, Patrul M2V2 закрывает кучу вопросов одним махом. Это не просто камера, а продвинутый двухканальный модуль, объединяющий тепловизор и камеру ночного видения для ситуаций, где компромиссы недопустимы. Благодаря универсальности устройство идеально встает на дроны, портативные приборы или стационарные системы безопасности. Этот товар может эффективно использоваться для военных целей — разведка и обнаружение живой силы или техники врага в полной темноте становится значительно более простой задачей.

Оптические возможности: видеть невидимое

Главная фишка модуля — технология Fusion (слияние), которая накладывает термальную картинку на изображение с камеры ночного видения. Это дает максимальную информативность: вы видите не просто теплое пятно, а детали окружения, что критически важно для быстрого принятия решений.

Ключевые оптические преимущества M2V2:

• Тепловизионный объектив 4 мм: Обеспечивает широкое поле зрения 42x32.1° для быстрого сканирования больших площадей.
• Оптика низкого освещения 6 мм: Имеет угол обзора 56.1x43.6° и дает четкую HD картинку там, где обычные камеры "слепнут".
• Дальность работы: Обнаружение тепла работает на расстоянии до 400 метров, а в режиме Low-Light движение видно даже за 1020 метров.
• Высока частота 50Hz: Картинка не "дергается" и не плывет при быстром движении, что супер важно для динамики.
• Чувствительность NETD ≤ 25mK: Сенсор улавливает мизерные перепады температур, поэтому изображение остается контрастным даже в сложную погоду.
• Режимы отображения: Доступны разные псевдоцвета (White Hot, Black Hot, Red Hot, Ironbow) для адаптации под ваши глаза.

Благодаря матрице 256x192 пикселей и шагу 12µm термальная картинка получается детализированной. Функция выделения краев (Edge Outline Selection) с возможностью настройки цветов четко очерчивает контуры объектов, например, техники в лесополосе.

Технические характеристики и интерфейсы

Инженеры изрядно поработали над "железом", чтобы этот модуль можно было вмонтировать куда угодно. Patrul M2V2 — это ультракомпактное устройство размером 39x21x44.5 мм и весом менее 50 граммов (46.5г). Он очень "всеяден" в плане питания, спокойно работая в диапазоне от 4.5 до 27 вольт.

Интерфейсы и управление:

• Тип подключения: Удобный интерфейс SMD с шагом P=1.25mm-5P.
• Управление: Протокол UART, являющийся стандартом для большинства электроники.
• Видеовыход: Аналоговый CVBS (формат PAL), проверенный временем и надежный.

Функционал и эксплуатация:

• Калибровка и коррекция: Поддержка Lid Calibration и NUC через последовательный протокол.
• Режимы сцены: Выбор между Fusion (по умолчанию), Low-Light, Thermal, а также пресеты Forest (Лес) и Urban (Город).
• Рабочая температура: От -20°C до +60°C — не боится морозов или жары.
• Энергопотребление: ≥ 1.5W, что достаточно экономно.

Важным аспектом является функция NUC (Non-Uniformity Correction) и настройка веса деталей. NUC периодически "выравнивает" картинку, убирая шумы и артефакты от нагрева матрицы, а поддержка управления этой функцией через протокол позволяет автоматизировать процесс для получения идеального изображения. Возможность регулировать уровень наложения деталей (Infrared Fusion Ratio) дает полный контроль: оператор сам решает, что важнее в конкретный момент — четкий контур дерева или яркое тепловое пятно за ним.

Patrul M2V2 — это серьезный инструмент, объединяющий лучшие технологии ночного и тепловизионного видения. Его малый вес, продуманные режимы слияния изображений и высокая чувствительность сенсора делают его незаменимым помощником для обнаружения и идентификации целей. Это выбор для тех, кому нужна надежность, детализация и полный контроль над ситуацией при любых условиях освещения.
