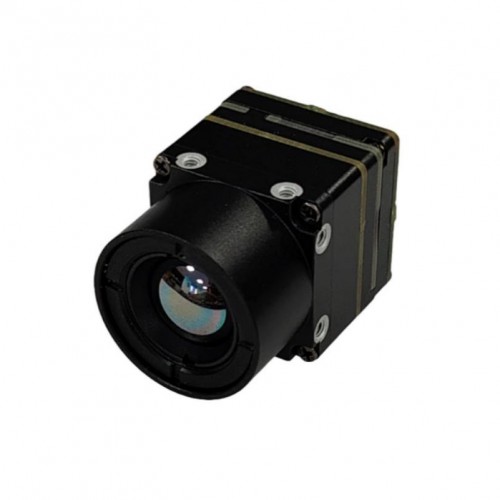

Описание Мультифункциональный тепловизионный модуль 640x512 9мм Patrul MINI3 TIF UC640

• Высокое разрешение матрицы 640x512 пикселей
• Дальность обнаружения объектов достигает 900 метров
• Неохлаждаемый VOx детектор (оксид ванадия)
• Высокая тепловая чувствительность (NETD) ≤ 35 мК
• Плавное и четкое изображение с частотой обновления 60 Гц
• Ультракомпактные габариты 21 х 21 х 29.8 мм и вес 23 г
• Цифровое увеличение изображения от 1X до 8X
• Экстремально низкое энергопотребление ≤ 0.8 Вт
• Поддержка интеграции SDK (Windows, Linux, Android)
• Стойкость к высоким ударным нагрузкам 80g @ 4ms
• Различные цветовые палитры (White Hot, Black Hot и другие)
• Широкие возможности подключения через Type-C и UART

Ищете ультракомпактное, но мощное тепловое ядро для интеграции в собственные проекты, дроны или системы наблюдения? Мультифункциональный тепловизионный модуль Patrul MINI3 TIF UC640 предлагает флагманские характеристики теплового видения в крошечном корпусе весом всего 23 грамма. Благодаря высокочувствительному детектору на основе оксида ванадия и современным алгоритмам обработки, этот модуль способен обнаруживать тепловые сигнатуры на расстоянии до 900 метров. Это идеальный выбор для разработчиков и инженеров, которым необходимо бескомпромиссное качество изображения и легкость вторичной разработки (Secondary Development).

Особенности и преимущества модели

Главным преимуществом Patrul MINI3 TIF UC640 является его невероятная гибкость для разработчиков аппаратного и программного обеспечения. Модуль поддерживает широкий спектр аналоговых и цифровых интерфейсов (USB, UVC, CVBS, UART) и поставляется с полноценным SDK для быстрой интеграции с операционными системами Windows, Linux и Android.

• Высокоточный детектор: матрица 640x512 с показателем NETD ≤ 35 мК улавливает даже малейшие перепады температур, гарантируя детализированное изображение при любых погодных условиях, будь то густой туман или полная темнота.
• Гибкая настройка картинки: поддержка цифрового зума до 8X, регулировка яркости, контрастности и выбор из нескольких цветовых псевдопалитр (White Hot, Black Hot, Red Hot, Iron Red и т.д.).
• Автоматическая коррекция: наличие механической шторки (Auto Shutter) и поддержка NUC (Non-Uniformity Correction) через программное обеспечение для постоянной идеальной равномерности кадра.
• Промышленная надежность: устройство стабильно работает при температурах от -20°C до +60°C и выдерживает сильные ударные нагрузки до 80g, что делает его пригодным для установки на БПЛА и мобильные платформы.

Этот модуль максимально разгружает ваши аппаратные ресурсы, выполняя всю тяжелую работу по обработке теплового сигнала непосредственно на собственном процессоре.

Технические характеристики

Заявленные производителем характеристики свидетельствуют о принадлежности устройства к высокотехнологичному оборудованию. Примечание: производитель указывает разрешение 640х512, показатель NETD ≤ 35 мК и кадровую частоту 60 Гц как базовые параметры детектора.

Оптические и тепловизионные параметры

• Тип детектора: Неохлаждаемый VOx (Focal Plane Array Detector на оксиде ванадия)
• Разрешение: 640x512
• Тепловая чувствительность (NETD): ≤ 35 мК (@ f/1.0, 50Hz, 300K)
• Частота обновления кадров: 60 Гц
• Фокусное расстояние объектива: 9 мм
• Угол обзора (FOV): 46.2° x 37.7°
• Спектральный диапазон: 8 ~ 14 мкм
• Дистанция обнаружения: до 900 м
• Дистанция распознавания: до 225 м
• Дистанция идентификации: до 113 м

Интерфейсы и управление

• Аналоговое / цифровое видео: CVBS / USB, UVC
• Интерфейс управления: USB / UART (Baud rate: 115200)
• Физические разъемы: Type-C / SMD, P=1.25mm-5P
• Вторичная разработка: SDK для Windows, Linux, Android, поддержка протокола UART (Serial Protocol)

Физические характеристики и питание

• Входное напряжение питания: USB (5 В) или 4.5 - 18 В
• Энергопотребление: ≤ 0.8 Вт
• Габариты корпуса: 21 x 21 x 29.8 мм (без учета разъемов)
• Вес устройства: 23 г
• Температурный режим работы: от -20°C до +60°C
• Стойкость к ударам (Shock): 80g @ 4 мс

Выбирая тепловизионный модуль Patrul MINI3 TIF UC640, вы получаете высокотехнологичное ядро промышленного класса для реализации самых сложных инженерных задумок. Сочетание экстремально низкого энергопотребления, флагманского разрешения и широких возможностей программирования делает его безоговорочным лидером для интеграции в портативные приборы, системы безопасности или дроны. Доверьте свои разработки проверенным решениям, которые гарантируют стабильность и высочайшее качество теплового видения.
