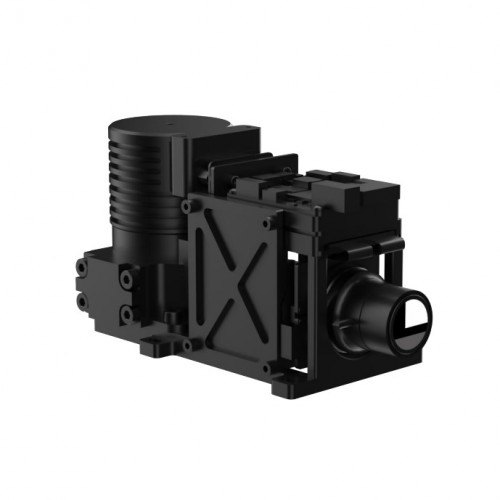

Описание Флагманский средневолновый модуль MWIR с охлаждаемой MCT матрицей 640х512 Patrul M615

• Охлаждаемая MCT матрица 640x512 пикселей
• Рекордная термочувствительность менее 15 мК
• Высокая частота кадров 100 Гц
• Средневолновой диапазон 3.7–4.8 мкм
• Быстрое охлаждение до 7 минут
• Плавный цифровой зум 8.0х
• Цифровые интерфейсы CameraLink и SDI
• Рабочая температура от -40°C
• Прецизионный шаг пикселя 15 мкм
• Профессиональный интерфейс управления RS-422
• Высокая стойкость к шоку 40g
• Вес модуля без платы 480 г
• Интеллектуальное цифровое улучшение деталей

Patrul M615 — это флагманский средневолновой (MWIR) модуль, построенный на базе охлаждаемого детектора HgCdTe (MCT). Устройство разработано для задач, где требуется максимальная дальность и четкость: от разведки и авиационного мониторинга до сложных научных исследований. В военных целях он обеспечивает критическое преимущество, позволяя обнаруживать цели сквозь атмосферные помехи на дистанциях, недоступных обычным камерам. Это бескомпромиссное решение для систем, где качество изображения определяет успех операции.

Флагманские преимущества и особенности охлаждаемого ядра

Главная особенность Patrul M615 — криогенная система охлаждения, которая снижает собственный шум сенсора до минимума, обеспечивая невероятную детализацию. В отличие от стандартных тепловизоров, этот модуль работает в узком спектре 3.7–4.8 мкм, что позволяет ему видеть сквозь влагу, дым и маскировочные завесы.

• Рекордная чувствительность менее 15 мК: устройство распознает минимальные колебания температуры, создавая контрастное изображение даже в сложных метеоусловиях.
• Частота обновления до 100 Гц: гарантирует идеальную плавность при сопровождении быстрых целей, таких как дроны или авиатехника.
• Быстрый выход в рабочий режим: система охлаждения достигает рабочих температур менее чем за 7 минут.
• Прецизионное приближение: цифровой зум от 1.0х до 8.0х с шагом 0.1х позволяет детально рассмотреть удаленную цель.
• Совершенная обработка сигнала: встроенные алгоритмы цифровой фильтрации шумов делают картинку объемной и максимально информативной.

Такое сочетание характеристик делает модуль мощным инструментом для идентификации целей на горизонте. Пользователь получает чистое изображение без артефактов, что критично для систем машинного зрения и автоматического сопровождения объектов.

Технические характеристики

Сердцем модуля является высокотехнологичный детектор формата MCT, обеспечивающий высочайшее качество передачи тепловой энергии. Благодаря частоте кадров до 100 Гц, устройство легко интегрируется в динамичные системы управления огнем или авиационные платформы.

Интерфейсы и обработка:

• Цифровые выходы: CameraLink и SDI для передачи видео без потерь.
• Аналоговый выход: PAL.
• Управление: последовательный интерфейс RS-422 со скоростью 115200 бод.
• Функции: NUC, инверсия полярности (Black Hot/White Hot), зеркальное отображение и наложение сетки (Crosshair).

Физические параметры и выносливость:

• Рабочая температура: от -40°C до +60°C.
• Вес: меньше или равен 870 г с изоляционной платой или 480 г без нее.
• Стойкость к ударам: Post-Peak Sawtooth, 40g, 11 мс.
• Габариты: компактные для такого класса — 120х88х57 мм без платы.

Отдельно стоит отметить экстремальную стойкость модуля к вибрациям (6.06g) и шоковым нагрузкам (40g), что позволяет использовать его на тяжелой технике без риска повреждения матрицы. Термочувствительность менее 15 мК в сочетании с низким показателем «слепых» пикселей (менее 0.5%) обеспечивает кристально чистое изображение для систем искусственного интеллекта. Профессиональный интерфейс RS-422 гарантирует надежное управление на больших расстояниях кабельной линии.

Patrul M615 — это бескомпромиссное решение для тех, кто нуждается в максимальной эффективности современной термографии. Сочетание охлаждаемой MCT матрицы, высокой скорости кадров и военной надежности делает этот модуль лучшим выбором для дальнобойных систем наблюдения. С Patrul M615 вы получаете гарантию того, что ни одна важная деталь не останется незамеченной.
