Описание Полетный контроллер Patrul N-PPM BetaFlight+AI 2-в-1 с автонаведением, CVBS, 10 г

• Контроллер полета с аппаратным нейромодулем
• Терминальное наведение и автономное сопровождение
• Гарантированное поражение в условиях РЭБ
• Совместимость с дронами 5–18 дюймов
• Вывод видео через аналоговый CVBS
• Сенсор 1080P с ночным видением
• Захват бронетехники с 450 метров
• Сверхлегкая конструкция — всего 10 граммов
• Поддержка высоковольтных аккумуляторов 4S–8S LiPo
• Работа с протоколом приемников ELRS

Проблема потери видеосвязи и управления на финальном этапе полета (под воздействием окопного РЭБ или из-за складок рельефа) является одним из главных вызовов для операторов FPV-систем. Модель Patrul N-PPM BetaFlight+AI 2-in-1 предлагает кардинальное аппаратное решение: это высокоинтегрированный комплекс, объединяющий классический полетный контроллер на базе BetaFlight и вычислительный модуль машинного зрения. Эта система позволяет дрону самостоятельно идентифицировать объект, захватить его в прицел и безошибочно завершить миссию даже в условиях полной радиоизоляции.

Интеллектуальная система наведения и алгоритмы ИИ

Бортовой компьютер берет на себя самый сложный и ответственный этап полета — терминальное наведение. Алгоритмы машинного зрения способны распознавать и сопровождать объекты независимо от радиоэлектронной обстановки.

• Режим жесткого захвата "Hard Lock" позволяет фиксировать любую цель (подвижную или статичную) через перекрестие прицела.

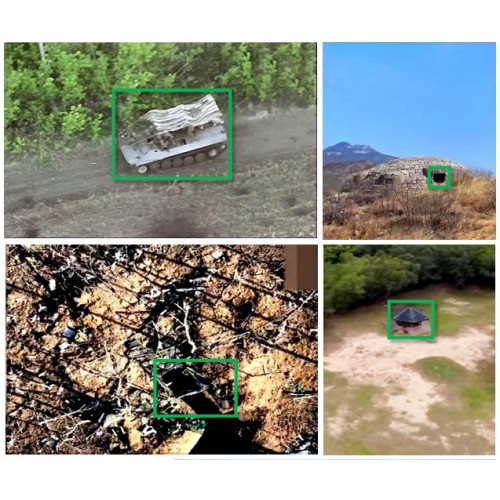

• Дальность оптического распознавания впечатляет: транспорт фиксируется с расстояния до 450 метров, а пехота — со 150 метров.
• Динамическое сопровождение целей осуществляется даже при их движении со скоростью свыше 80 км/ч.
• Аппаратных мощностей достаточно для захвата малоразмерных объектов от 20x20 пикселей.
• Частота обработки визуальных данных составляет 60 кадров в секунду (60FPS).

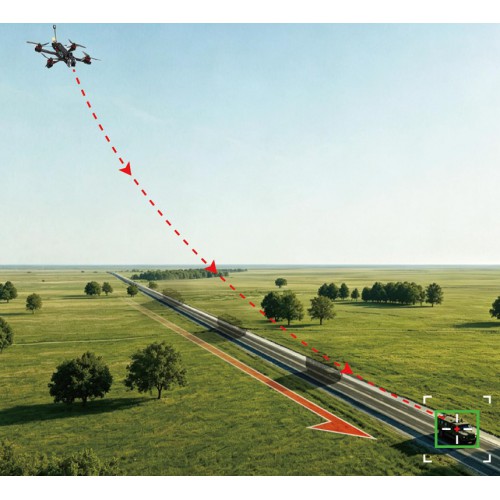

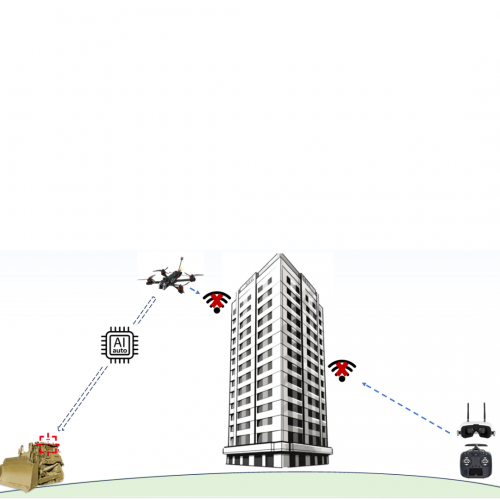

Ключевое тактическое преимущество этой сборки — алгоритм Tracking Strike (динамическое отслеживание и удар). Пилоту не нужно удерживать идеальный видеолинк до самой цели. Достаточно вывести дрон на прямую видимость, навести перекрестие на объект и активировать автосопровождение. Если после этого вражеский РЭБ полностью подавит каналы управления и видеопередачи, бортовой компьютер не прервет полет. Он продолжит корректировать курс в режиме реального времени, анализируя смещение цели, и гарантированно доведет борт до точки удара. Это полностью нивелирует эффективность средств радиоэлектронной борьбы ближнего радиуса.

Оптический модуль и обработка видеосигнала

Система поставляется в комплекте с компактным (19х19 мм) оптическим модулем, характеристики которого специально откалиброваны под нужды нейросети.

• Используется цифровая матрица с разрешением 1080P.
• Широкий угол обзора составляет 96° (фокусное расстояние объектива 4 мм).
• Интегрирована аппаратная поддержка сверхчувствительного ночного режима Starlight Night Vision.
• Вывод сигнала происходит в классическом аналоговом стандарте CVBS.
• Широкий диапазон механической регулировки наклона камеры: от 0° до 60° (рекомендовано 20-30°).

Разработчикам удалось реализовать крайне нестандартное и эффективное инженерное решение. Они использовали цифровую матрицу высокого разрешения с технологией Starlight, которая отлично "видит" в условиях критически низкого освещения. Однако, чтобы избежать критичных для FPV цифровых задержек, этот видеопоток аппаратно конвертируется в аналоговый стандарт CVBS непосредственно для передачи на землю. В результате искусственный интеллект получает максимально детализированную "сырую" картинку для безошибочного распознавания целей, а пилот — стабильное аналоговое видео с нулевой задержкой.

Аппаратная архитектура, интеграция и питание

Модуль спроектирован с акцентом на максимальную интероперабельность и снижение общей массы квадрокоптера. Он устанавливается как прямая замена стандартным платам без необходимости переделки всей архитектуры дрона.

• Универсальность применения: идеально подходит для рам размером от 5 до 18 дюймов.
• Встроенная поддержка протоколов приемников ELRS (CRSF) и регуляторов оборотов DSHOT 300/600.
• Широкий диапазон питания: стабильная работа от высоковольтных аккумуляторов от 4S до 8S LiPo.
• Минимальное энергопотребление вычислительного ядра — всего 2 Вт.
• Наличие выделенного двухканального ШИМ-сигнала (PWM) для подключения периферии (например, сервоприводов сброса).
• Надежное функционирование при экстремальных температурах от -25°C до +55°C.

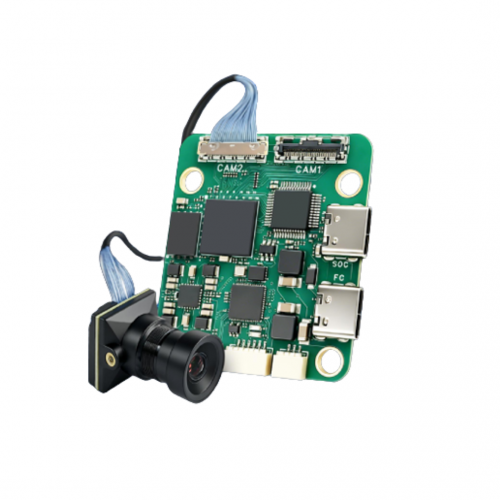

С точки зрения инженерной компоновки, форм-фактор 2-в-1 — это огромный шаг вперед. Обычно постройка автономного дрона требует сложной интеграции отдельных плат машинного зрения, трекеров и полетных контроллеров, что неизбежно увеличивает вес и повышает вероятность программных конфликтов. Здесь мы имеем монолитное решение формата "Plug & Play".

Плата весом всего 10 граммов со стандартным монтажным креплением (30.5 x 30.5 мм) позволяет сэкономить полезную нагрузку. А полная совместимость с нативной экосистемой BetaFlight избавляет от необходимости покупать дополнительные программные лицензии или проходить специфическое переобучение. Это максимально рациональный и экономически оправданный способ превратить стандартный коптер в высокоточное средство выполнения задач.
