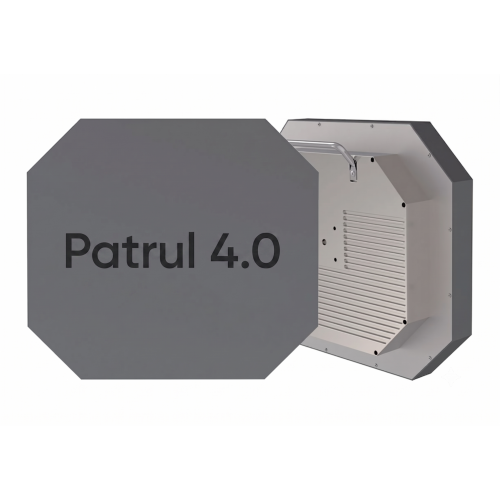

Описание Внешний трехчастотный 915 MHz/2.4 GHz/5.8 GHz усилитель сигнала 25db Patrul 4.0 для дронов и БПЛА

• Три диапазона: 915 МГц, 2.4 и 5.8 ГГц.
• Выходная мощность: 30 Вт и 20 Вт.
• Направленная трехдиапазонная антенна в базовом комплекте.
• Двустороннее усиление сигнала 20~25 дБ.
• Надежное управление беспилотными летательными аппаратами.
• Корпус из литого алюминия и ABS-пластика.
• Работа при температурах от -20°C до +65°C.
• Входные коннекторы типа N-K Female.
• Поддержка стандартов IEEE 802.11b/g/n/a/ac.
• Вес базовой станции составляет 6.5 кг.

Patrul — это украинский бренд профессиональных решений для БПЛА, созданный с учетом реальных потребностей операторов дронов. Оборудование поставляется напрямую от завода-производителя, что позволяет жестко контролировать технические характеристики, элементную базу и качество каждой партии.

Целевое назначение и сфера применения

Основная цель использования комплекса Patrul 4.0 — кардинальное увеличение дальности и стабильности связи между оператором и дроном. Устройство выступает в роли сверхмощного ретранслятора для наземной станции управления. Оно незаменимо при выполнении разведывательных, поисково-спасательных или сложных промышленных миссий, где стандартные пульты управления теряют сигнал из-за большого расстояния, плотной городской застройки, лесных массивов или активной работы систем радиоэлектронной борьбы (РЭБ).

Интеграция низкой частоты управления 915 МГц позволяет радиоволнам уверенно огибать физические препятствия. В комбинации с мощным каналом на 5.8 ГГц оператор получает монолитную систему: дрон безотказно принимает команды на любых дистанциях, а на экран выводится непрерывный видеопоток высокой четкости. Это прямая инвестиция в безопасность миссии и сохранение дорогостоящей техники.

Радиочастотные характеристики и усиление

Система работает в полудуплексном режиме с временным разделением каналов, обеспечивая чистоту эфира и защиту от внутренних помех.

• Система одновременно поддерживает три ключевых рабочих диапазона: 902~928 МГц, 2.4~2.5 ГГц и 5.0~5.8 ГГц, обеспечивая максимальную гибкость настройки.
• Экстремальная выходная мощность достигает 30 Вт (45 dBm) для низкочастотного диапазона 915 МГц, а также по 20 Вт (43 dBm) для частот 2.4 ГГц и 5.8 ГГц.
• Мощное двустороннее усиление передачи и приема данных стабильно варьируется в пределах от 20 до 25 дБ.
• Коэффициенты усиления направленной комплектной антенны составляют 14±1 дБи для частот 2400–2500 МГц и 16±1 дБи для 5150–5350 / 5700–5900 МГц.
• Устройство гарантирует стабильный частотный отклик с минимальным отклонением ±1 дБ во всем рабочем диапазоне, поддерживая ширину канала 20, 40 и 80 МГц.
• Минимальный уровень аппаратного шума не превышает 3.5 дБ при допустимой входной мощности для корректного срабатывания от 0 до 20 dBm.

Конструкция, питание и эксплуатация

Аппаратура спроектирована для интенсивного использования под открытым небом. Металлический корпус выполняет функцию радиатора, эффективно отводя тепло от усилителей.

• Массивный корпус из литого алюминия и ABS-пластика.
• Габариты комплекса составляют 360 × 378.5 × 78 мм.
• Общий вес оборудования равен 6.5 кг.
• Питание от сетевого адаптера 28V/10A DC.
• Совместимость с электросетями 100~240V.
• Рабочие температуры от -20°C до +65°C.
• Защита при влажности воздуха до 75%.
• Коннекторы подключения N-K female.
• LED-индикаторы питания и сетевой активности.

Подводя итоги, Patrul 4.0 — это ультимативное решение для операторов, которым нужна безотказная связь на сверхбольших дистанциях. Благодаря уникальному сочетанию трех рабочих частот, высокой выходной мощности и надежной конструкции, этот усилитель решает проблему потери сигнала из-за сложного рельефа или внешних радиопомех. Это профессиональная базовая станция, которая значительно расширяет радиус действия беспилотников и гарантирует стабильный контроль над ситуацией.

Комплектация:

• 1 х Усилитель сигнала для дронов на 20 Вт
• 1 х Сетевой адаптер питания
• 1 х Руководство пользователя
