Описание Комплект усиления сигнала 20 Вт для дронов DJI и Autel с ретранслятором 2.4G/5.8G Patrul 3.0

• Двухдиапазонная система связи 2.4 ГГц и 5.8 ГГц.
• Максимальная выходная мощность активной антенны до 20 Вт.
• Промежуточный репитер с выходной мощностью до 4 Вт.
• Полная совместимость с дронами DJI, Autel и UCO.
• Внешний аккумулятор емкостью 24 Ач для длительной работы.
• Коэффициент усиления антенны до 16 дБи.
• Шесть коаксиальных кабелей LMR400 по 15 метров каждый.
• Надежная защита от систем радиоэлектронной борьбы врага.
• Специальный кейс для безопасной транспортировки всего оборудования.
• Прочный корпус из литого алюминия и ABS-пластика.
• Рабочий температурный диапазон от -40°C до +70°C.

В современных условиях пилотирования беспилотников, особенно в зонах плотного действия систем радиоэлектронной борьбы (РЭБ), стабильность связи критически важна. Комплект усиления сигнала Patrul 3.0 — это профессиональное оборудование, разработанное для значительного увеличения дальности полета и стабильности управления дронами DJI, Autel и UCO. Эта система позволяет пилотам эффективно работать на большой глубине и надежно противостоять вражеским "глушилкам".

Он идеально подходит для профессионалов и энтузиастов, которым требуется максимальная производительность и безопасность. Благодаря разделению на базовый (Front-end 4W) и выносной (Back-end 20W) модули, оператор может находиться в защищенном укрытии, в то время как мощная антенна размещается на безопасном расстоянии.

Особенности и преимущества

Комплекс Patrul 3.0 предлагает улучшенную антенну, переработанную схему питания и управления по сравнению с предыдущими модификациями, обеспечивая более высокую выживаемость дронов. При этом он сохраняет полную совместимость с инфраструктурой версии 2.0 (кабели, коннекторы, источник питания).

• Высокая мощность трансляции. Выносная антенна (Back-end) способна выдавать до 20 Вт (43dBm) на каждом из двух диапазонов — 2.4 ГГц и 5.8 ГГц. Это позволяет уверенно пробивать помехи и сохранять стабильный линк с дроном.
• Двухэтапное усиление. Комплект использует фронтальное устройство (репитер на 4 Вт) и тыловое (антенна на 20 Вт), соединяемые между собой коаксиальными кабелями. Это компенсирует потери на больших расстояниях и обеспечивает идеальный сигнал для пульта управления.
• Мощный внешний аккумулятор. Для длительной автономной работы предусмотрен Power Bank на 24Ah (518.4Wh), собранный на базе элементов 21700 (схема 6S6P). Он поддерживает быструю зарядку и оснащен экраном для визуализации статуса батареи в реальном времени.
• Гибкость развертывания. Наличие шести 15-метровых кабелей LMR400 и 50-метрового кабеля питания позволяет разместить оборудование максимально эффективно и безопасно. Пульт подключается к репитеру с помощью 2-метрового кабеля LMR240.

Технические характеристики

Техническая база Patrul 3.0 отвечает высоким стандартам профессионального оборудования, обеспечивая надежную работу в экстремальных условиях. Модули имеют прочные корпуса из литого алюминия и ABS-пластика.

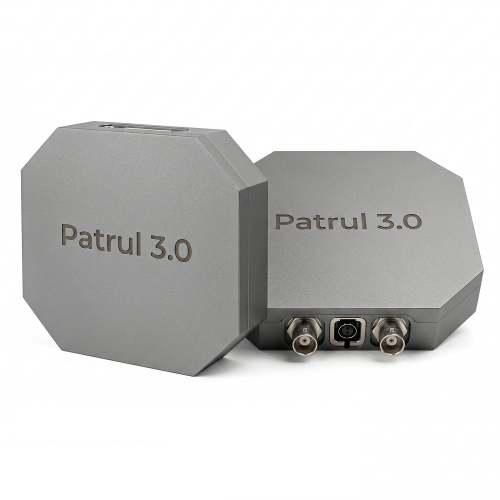

Радиочастотные показатели выносного модуля (Back-end / Антенна):

• Рабочие диапазоны: 2.4~2.5 ГГц и 5.0~5.8 ГГц.
• Выходная мощность: 20W (43dBm) для 2.4 ГГц и 20W (43dBm) для 5.8 ГГц.
• Коэффициент усиления: 14±1 дБи (2.4G) и 16±1 дБи (5.8G).
• Коэффициент передачи (Transmit gain): 20~25 дБ.
• Размеры и вес: 352 x 368 x 78 мм, 6.9 кг.

Показатели фронтального модуля (Front-end / Репитер):

• Выходная мощность: 4000mW (36dBm).
• Внутренняя батарея: 10.8V, 4000mA (43.2Wh).
• Рабочая температура: от -40°C до +70°C.
• Размеры и вес: 198 x 182 x 46 мм, 2.25 кг.

Параметры внешнего аккумулятора (Power Bank):

• Номинальная емкость: 24Ah (518.4Wh).
• Тип элементов: 21700 (всего 36 штук).
• Максимальный ток разряда: 15A.
• Номинальное напряжение: 21.6V.

Обеспечьте себе спокойствие и уверенность при выполнении сложнейших миссий с комплектом Patrul 3.0. Заказывайте эту мощную станцию связи в нашем интернет-магазине прямо сейчас, чтобы гарантировать тотальный контроль над вашим дроном даже в самых экстремальных условиях!

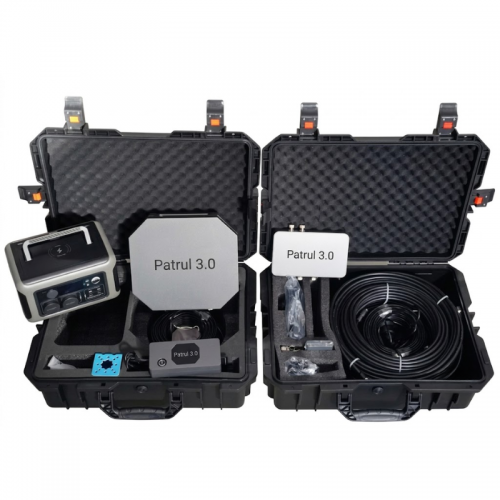

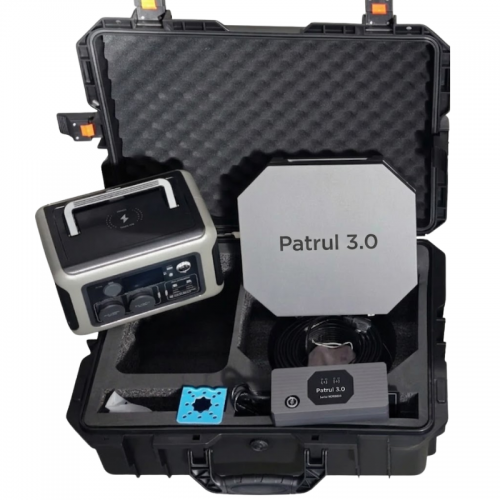

Комплектация Patrul 3.0

1. Усилитель А (Front-end / Репитер) - 1 шт
2. Усилитель Б (Back-end / Антенна) - 1 шт
3. Внешний аккумулятор (Power bank) - 1 шт
4. Шестигранный ключ - 1 шт
5. Коаксиальный кабель LMR400 (15 метров) - 6 шт
6. Кабель питания (50 метров) - 1 шт
7. Зарядное устройство - 1 шт
8. Кабель LMR240 (2 метра) - 2 шт
9. Маскировочная лента - 3 шт
10. Коннекторы N-типа - 4 шт
11. Коннекторы SMA-типа - 2 шт
12. Кабели для пульта управления - 8 шт
13. Набор инструментов - 1 шт
14. Транспортировочный кейс - 1 шт
15. Малый штатив (Baby tripod) - 1 шт
16. Крепления для оборудования - 3 шт
17. Клейкая лента - 1 шт
18. Аксессуар питания - 1 шт
