Описание Комплект усиления сигнала 30 Вт для квадрокоптеров с выносной антенной 915M/2.4G/5.2G/5.8G и репитером до 30 км Patrul 4.0

• Поддержка четырех диапазонов связи (915 МГц, 2.4G, 5.2G, 5.8G)
• Сверхмощный выходной сигнал до 30 Вт (45 dBm)
• Эффективная дальность управления дроном до 25–30 километров
• Встроенная батарея репитера емкостью 6500 мАч (70.2 Вт·ч)
• Внешний сверхмощный Power Bank на 24 Ач (514.4 Вт·ч)
• Высокий коэффициент усиления активной антенны до 16 дБи
• Бесперебойная работа в экстремальных температурах от -40°C до +70°C
• Герметичные корпуса из литого алюминия и ударопрочного ABS-пластика
• Максимальная защита оператора благодаря выносу антенны на кабелях
• Девять бухт коаксиального кабеля по 15 метров для гибкого развертывания
• Два взрывозащищенных кейса для безопасной транспортировки оборудования
• Профессиональные штативы и набор инструментов для быстрого монтажа

Когда задача требует максимальной дальности полета и абсолютной безопасности для пилота, стандартного оборудования становится критически недостаточно. Вражеские системы РЭБ, сложный рельеф, густой лес или большое расстояние до цели часто становятся преградой для выполнения миссии. Именно для таких бескомпромиссных условий создан флагманский комплекс усиления связи Patrul 4.0 (также известный как Incubator 4.0). Это профессиональная наземная станция, которая позволяет отнести излучающие антенны на безопасное расстояние от пульта и гарантирует тотальный контроль над беспилотником на невероятных дистанциях от 25 до 30 километров.

Эта система является незаменимым инструментом для воинских подразделений аэроразведки, ударных групп FPV и операторов промышленных дронов, работающих глубоко за линией соприкосновения или на масштабных инфраструктурных объектах. Благодаря промежуточному репитеру, выносной антенне с усилителями до 30 Вт и огромному запасу автономности, Patrul 4.0 обеспечивает стабильную видеосвязь и непрерывное управление даже в самых сложных условиях плотного радиоэлектронного противодействия.

Особенности и преимущества

Комплекс Patrul 4.0 объединяет в себе инновационную многодиапазонную антенну, ретранслятор для компенсации потерь в длинном кабеле и мощный автономный блок питания. Благодаря такой модульной архитектуре, система эффективно борется с затуханием сигнала и обеспечивает беспрецедентную пробивную способность в эфире.

• Мультидиапазонное преимущество. Антенна поддерживает сразу несколько ключевых частот для управления и передачи видео: 900 МГц (902–928 МГц), 2.4 ГГц, 5.2 ГГц и 5.8 ГГц. Это делает комплекс чрезвычайно универсальным, позволяя быстро переключаться между каналами для обхода вражеских "глушилок".
• Сверхмощное усиление сигнала. Благодаря рекордной выходной мощности до 30 Вт (45 dBm) на частоте 915 МГц и 20 Вт (43 dBm) на других частотах, система обеспечивает стабильный линк на расстоянии до 30 км. Сигнал уверенно пробивает препятствия, сохраняя идеальное качество телеметрии и видео.
• Максимальная безопасность оператора. Благодаря наличию репитера и огромному запасу качественных коаксиальных кабелей (в комплекте идет целых 9 бухт кабеля LMR 400 по 15 метров каждая), вы можете вынести активную антенну очень далеко от своего укрытия. Вся опасность от пеленгации фокусируется на антенне, пока вы остаетесь в безопасном, защищенном месте.
• Беспрецедентная автономность в полях. В комплект входит мощный внешний аккумулятор (Power Bank) емкостью 24 000 мАч (514.4 Вт·ч), собранный на надежных элементах 21700. Вместе с внутренней батареей репитера на 6500 мАч, это обеспечивает круглосуточную работу комплекса на позициях без доступа к электросети.
• Готовность к экстремальным условиям. Все ключевые компоненты системы размещены в прочных корпусах из литого алюминия, которые работают без сбоев при температурах от суровых -40°C до жарких +70°C. Кроме того, набор надежно транспортируется в двух ударопрочных взрывозащищенных кейсах, что гарантирует целостность оборудования во время жесткой логистики.

Технические характеристики

Аппаратная часть комплекса Patrul 4.0 спроектирована для нужд, где надежность каждого компонента имеет решающее значение. Система состоит из отдельной мощной антенны, репитера для усиления и распределения сигнала, а также емкого блока питания.

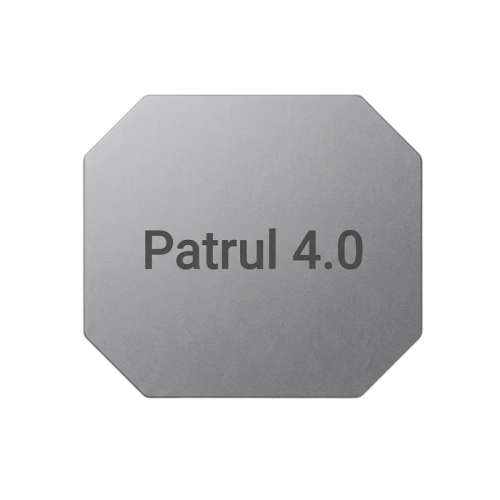

Характеристики Выносной Антенны (Antenna):

• Рабочие диапазоны: 902–928 МГц, 2.4–2.5 ГГц, 5.0–5.8 ГГц.
• Выходная мощность: 30 Вт (45 dBm) для 915 МГц; 20 Вт (43 dBm) для других диапазонов.
• Коэффициент усиления: 10 дБи (915 МГц), 14 дБи (2400–2500 МГц), 16 дБи (5150–5900 МГц).
• Коэффициент усиления передачи (Transmit Gain): 20–25 дБ.
• Коэффициент приема (Receiver Gain):  19 дБ.
• Разъемы: 2 x N-K female.
• Материал корпуса: Литой алюминий + ABS-пластик.
• Вес и размеры: 6.5 кг / 360 x 378.5 x 78 мм.

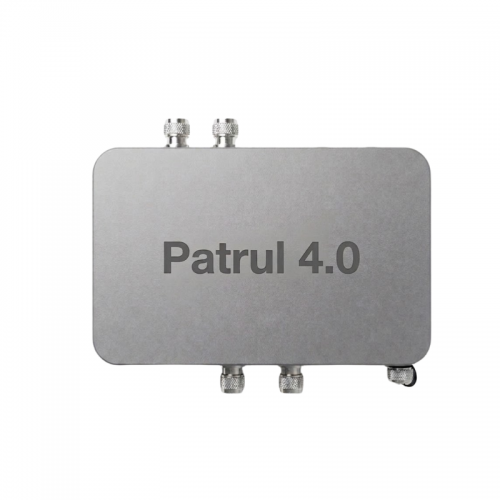

Характеристики Репитера (Repeater):

• Рабочие диапазоны: 2.4–2.5 ГГц; 5.0–5.8 ГГц.
• Выходная мощность: 4000 мВт (36 dBm).
• Коэффициент усиления передачи: 16–19 дБ.
• Коэффициент приема:  12 дБ.
• Разъемы: 4 x N-K female.
• Внутренняя батарея: 10.8 В, 6500 мАч (70.2 Вт·ч).
• Вес и размеры: 1.75 кг / 250 x 155 x 38 мм.

Характеристики внешнего аккумулятора (Power Bank):

• Элементы питания: тип 21700 (схема 6S6P, 36 элементов).
• Номинальная емкость: 24 Ач (514.4 Вт·ч).
• Номинальное напряжение: 21.6 В.
• Ток непрерывного разряда: до 15А.

Общие рабочие параметры:

• Рабочая температура: от -40°C до +70°C.
• Допустимая влажность: до 75%.
• Адаптер питания: 28V/10A DC, 100~240V.

Сохраните жизнь своему экипажу и гарантируйте успешное выполнение миссий на сверхбольших дистанциях. Комплекс Patrul 4.0 — это ультимативное решение для сложнейших боевых и промышленных задач, где обычные антенны бессильны. Заказывайте профессиональную станцию усиления связи в нашем интернет-магазине уже сегодня! Мы обеспечим быструю отправку, предоставим квалифицированную техническую поддержку и гарантируем высокое качество оборудования, которое будет работать на ваш результат.

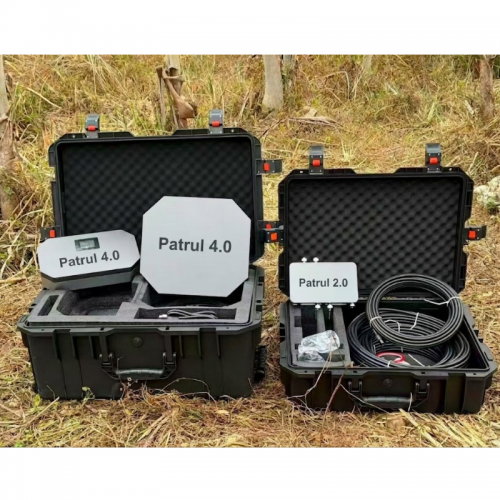

Полная комплектация Patrul 4.0

1. Блок активной антенны
2. Блок репитера
3. Мощный внешний аккумулятор
4. Коаксиальные кабели LMR 400 (по 15 метров) — 9 шт.
5. Коаксиальные кабели LMR 240 (по 2 метра) — 3 шт.
6. Кабель питания длиной 50 метров
7. Блок быстрой зарядки
8. Адаптер питания
9. Набор кабелей-переходников (пигтейлы) — 6 шт.
10. RF коннекторы — 6 шт.
11. Адаптеры коннекторов — 2 шт.
12. Маскировочная лента и изоляционная лента
13. Шестигранный ключ для сборки
14. Многофункциональный набор инструментов
15. Натяжной зажим
16. Кронштейны для крепления оборудования — 2 шт.
17. Малый настольный штатив
18. Большой раскладной штатив для антенны
19. Взрывозащищенные транспортировочные кейсы — 2 шт.
