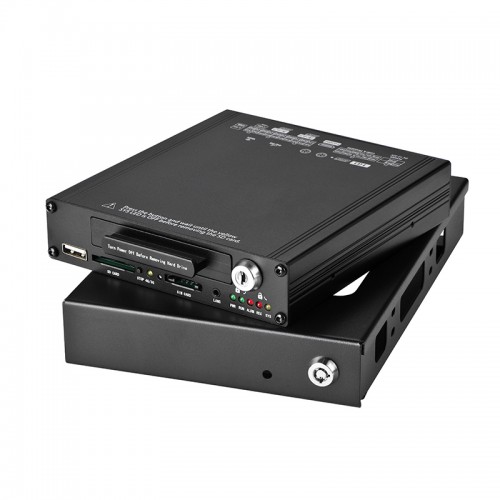

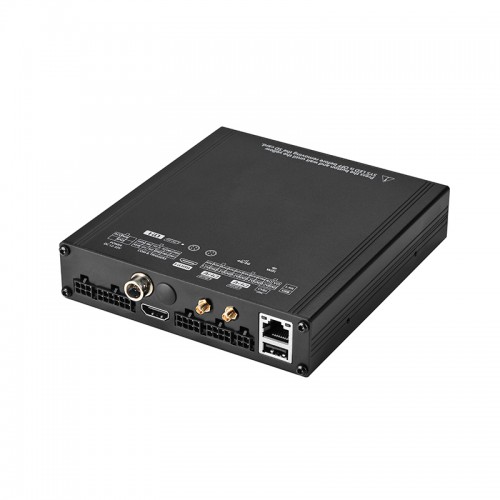

Опис Мобільний автомобільний відеореєстратор 5-канальний 1080P, HDD/SSD, з підтримкою GPS, 4G та Wi-Fi Patrul HDVR9814H-5CH

• 5 каналів відеозапису: 4× Analog/AHD 1080P + 1× Digital 1080P
• До 120 FPS для аналогових каналів + 30 FPS для цифрового каналу при 1080P
• Знімний 2,5" HDD до 6TB або SSD до 2TB
• Підтримка SD-карти до 256Gb
• Одночасний запис відео та аудіо з 5 каналів
• GPS/GLONASS/BeiDou з фіксацією координат і швидкості
• Dual Streaming для локального запису та віддаленого перегляду
• Wi-Fi та 3G/4G у відповідній комплектації
• Автоматичний запуск запису при ввімкненні запалювання
• 3-осьовий G-Sensor і підтримка зовнішніх тривожних сигналів
• Живлення 12–32V DC для транспорту з бортовою мережею 12V/24V
• Робоча температура від -25°C до +55°C

Patrul HDVR9814H-5CH — гібридний мобільний відеореєстратор для побудови професійної системи відеоспостереження в автобусах, вантажному та комерційному транспорті, спецтехніці й корпоративних автопарках. Модель розрахована на одночасну роботу з чотирма аналоговими/AHD камерами 1080P та однією цифровою камерою 1080P, тому дозволяє організувати повноцінний 5-канальний контроль усередині та навколо транспортного засобу.

Реєстратор адаптований саме до мобільних умов експлуатації: працює від бортової мережі автомобіля, взаємодіє із запалюванням і зовнішніми датчиками, підтримує GPS-моніторинг, локальне зберігання великого архіву та дистанційний доступ за наявності відповідних мережевих модулів.

Особливості та переваги

• Гібридна архітектура на 5 каналів. До пристрою можна підключити 4 Analog/AHD камери 1080P та 1 цифрову камеру 1080P. Така конфігурація зручна для систем, де потрібно поєднати аналогові камери з окремим цифровим каналом без повної заміни наявної інфраструктури.
• Продуктивний багатоканальний запис. Для чотирьох аналогових каналів підтримується до 120 FPS сумарно при 1080P, а цифровий канал додає ще до 30 FPS при 1080P. Частота кадрів налаштовується в діапазоні 1–30 FPS для кожного каналу, бітрейт — 100–8000kbps.
• Великий обсяг локального зберігання. Реєстратор працює зі знімним 2,5" HDD до 6TB, SSD до 2TB або SD-картою до 256Gb. Це дозволяє формувати тривалий відеоархів без необхідності постійного вивантаження матеріалів.
• Гнучкі сценарії запису. Доступний безперервний запис, робота за розкладом, запис за тривогою та детекцією руху, а також Pre-record і Post-record. Для розкладу можна створити до 3 часових планів на добу.
• GPS і телематичні дані. Підтримуються GPS, GLONASS і BeiDou, запис координат, швидкості автомобіля та live tracking. GPS також може використовуватися для автоматичної синхронізації системного часу, щоб відео та маршрутні дані мали єдину часову прив’язку.
• Контроль стану автомобіля. Пристрій підтримує підключення зовнішніх сигналів і датчиків, включно із запалюванням, гальмуванням, покажчиками повороту та іншими ланцюгами. Можливе створення тривожних записів при перевищенні швидкості, зіткненні, втраті відеосигналу, проблемах із накопичувачем або виявленні руху.
• Dual Streaming для дистанційного моніторингу. Для локального запису та передачі live-відео використовуються окремі потоки. Це дозволяє зберігати основний архів на накопичувачі та паралельно передавати оптимізований відеопотік через 3G/4G.
• Wi-Fi і мобільний зв’язок. Залежно від конфігурації підтримується Wi-Fi 802.11b/g/n у режимі AP зі швидкістю до 300Mbps, а також 3G/4G. Мережеві функції дозволяють використовувати live view, live tracking, історію маршруту та віддалене оновлення прошивки.
• Автоматична робота від запалювання. Запис може запускатися при ввімкненні запалювання та завершуватися із затримкою після його вимкнення. Після зупинки двигуна реєстратор контролює напругу акумулятора та за потреби переходить у sleep mode.
• Захист бортової мережі та обладнання. Діапазон вхідного живлення становить 12–32V DC. Передбачений захист від перевантаження, короткого замикання та зворотної полярності.
• Службова інформація у відео. Watermark може містити дату, час, координати, швидкість, ID або номер транспортного засобу, а також назву чи номер відеоканалу. Це полегшує подальший аналіз записів у великих автопарках.
• Адаптація до мобільної експлуатації. Корпус та електроніка розраховані на вібрації та механічні навантаження. Пристрій працює при температурі -25°C...+55°C і відносній вологості до 93%.

Технічні характеристики

Система

• Модель: Patrul HDVR9814H-5CH
• Тип: гібридний мобільний HDD/SSD відеореєстратор
• Кількість каналів: 5
• Операційна система: Linux 4.19.90
• Час запуску до початку запису: менше 20 s
• Інтерфейс користувача: GUI
• Мови меню: англійська, спрощена китайська, російська

Відео

• Аналогові/AHD відеовходи: 4×1080P
• Цифровий відеовхід: 1×1080P
• Підтримувані роздільні здатності: 1920×1080 / 1280×720 / 960×540
• Максимальна продуктивність аналогових каналів: 120 FPS сумарно при 1080P
• Максимальна продуктивність цифрового каналу: 30 FPS при 1080P
• Частота кадрів на канал: 1–30 FPS
• Стандарт потоку: ISO 14496-10
• Відеокодек: H.264
• Бітрейт: 100–8000kbps на канал
• Формат запису: AVI
• Синхронний запис відео та аудіо: підтримується

Режими запису

• Безперервний запис: підтримується
• Запис за розкладом: підтримується
• Тривожний запис: підтримується
• Запис за детекцією руху: підтримується
• Pre-record: підтримується
• Post-record: підтримується
• Розклад: до 3 часових планів на добу

Аудіо

• Кількість аудіовходів: 5
• Аудіо через підключені камери: підтримується
• Аудіокомпресія: PCM, залежно від камери

Накопичувачі

• HDD: 2,5", до 6TB
• Рекомендована висота HDD: менше 9,5 мм
• SSD: до 2TB
• SD-карта: до 256Gb
• Знімний HDD: підтримується
• Автоматичний перезапис архіву: ON/OFF
• Виймання SD-карти: при зупиненому записі та відсутності дистанційних операцій

Відеовиходи та перегляд

• Кількість відеовиходів: 2
• HDMI: 1, опціонально
• CVBS: 1
• Full Screen: підтримується
• Dual View: підтримується
• Quad View: підтримується
• Багатоканальні режими перегляду: підтримуються

Мережа та зв’язок

• LAN: 1× RJ45, 10/100Mbps
• Протокол: TCP/IP
• Wi-Fi: опціонально
• Wi-Fi: 802.11b/g/n
• Wi-Fi AP: підтримується
• Швидкість Wi-Fi: до 300Mbps
• Фактична швидкість завантаження через Wi-Fi: до 150Mbps
• 3G/4G: опціонально
• Мобільні стандарти: HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA / FDD-LTE / TDD-LTE
• Dual Streaming: підтримується

GPS і телематика

• GPS: підтримується
• GLONASS: підтримується
• BeiDou: підтримується
• Синхронізація часу через GPS: підтримується
• Запис координат: підтримується
• Запис швидкості: підтримується
• Live Tracking: підтримується
• Запис ID транспортного засобу: підтримується
• Запис номерного знака: підтримується

Інтерфейси

• USB: 2× USB 2.0
• USB-накопичувач: підтримується
• USB-миша: підтримується
• RS485: 1
• RS232: 1, для GPS
• Ethernet: 1× RJ45

Тривоги та датчики

• Тривожні входи: 3
• Вхід Ignition: 1
• Panic button: 1
• G-Sensor: 3-осьовий
• Звуковий сигнал: 1 beeper
• Alarm OSD: підтримується
• Тривога при втраті відео: підтримується
• Контроль перевищення швидкості: підтримується
• Фіксація зіткнення: підтримується
• Контроль стану накопичувача: підтримується
• Детекція руху: підтримується

Живлення та ACC

• Вхідне живлення: 12–32V DC
• Бортова мережа автомобіля: 12V / 24V
• Енергоспоживання реєстратора: менше 5W, без урахування камер
• Вихід живлення: 11,5V / 1,5A для 5 каналів
• Запуск запису від запалювання: підтримується
• Затримка вимкнення: підтримується
• Контроль напруги акумулятора: підтримується
• Sleep mode при зниженні напруги: підтримується
• ACC Ignition OFF: менше 4,5V
• ACC Ignition ON: більше 6,2V
• Захист від перевантаження: є
• Захист від короткого замикання: є
• Захист від зворотної полярності: є

Програмні функції

• Перейменування каналів: підтримується
• Watermark: підтримується
• Дані Watermark: дата, час, координати, швидкість, ID/номер автомобіля, назва або номер каналу
• Пошук записів за датою та часом: підтримується
• Пошук тривожних подій: підтримується
• Швидкість відтворення: 1/32× – 32×
• Оновлення прошивки через HDD: підтримується
• Оновлення через USB: підтримується
• Оновлення через SD-карту: підтримується
• Віддалене оновлення через 4G: підтримується
• Скидання до заводських налаштувань: підтримується

Програмне забезпечення

• hPlayer: багатоканальне відтворення та робота із захищеними файлами
• CMSV6: для конфігурацій із 3G/4G
• Live View: підтримується
• Live Tracking: підтримується
• Історія маршруту: підтримується
• Remote Upgrade: підтримується

Індикація

• Power LED: є
• RUN LED: є
• Alarm LED: є
• Media Access LED: є
• Recording LED: є
• Network LED: є
• 3G/4G LED: для відповідної комплектації

Корпус та умови експлуатації

• Розміри: 162,3 × 133 × 30,2 мм
• Вага: близько 0,55 кг
• Робоча температура: -25°C...+55°C
• Відносна вологість: 5–93%
• Вібростійкість: менше 3 Grms
• Стійкість до механічних ударів: менше 1200 Grms

Patrul HDVR9814H-5CH — практичне рішення для побудови повноцінної системи відеоспостереження в транспорті, де важливі не тільки запис із кількох камер, а й контроль маршруту, швидкості та подій автомобіля. П’ять каналів 1080P, великий архів на HDD/SSD, GPS-моніторинг, тривожні входи та можливість віддаленого доступу через 3G/4G або Wi-Fi роблять модель зручною для автобусів, вантажного транспорту, спецтехніки та корпоративних автопарків. Реєстратор розрахований на щоденну мобільну експлуатацію та може стати центральним елементом комплексної системи контролю транспорту.
