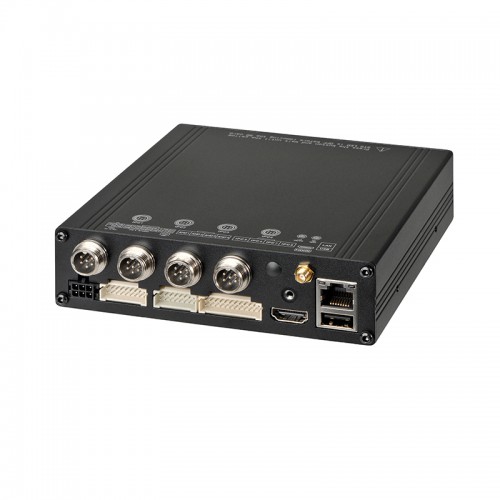

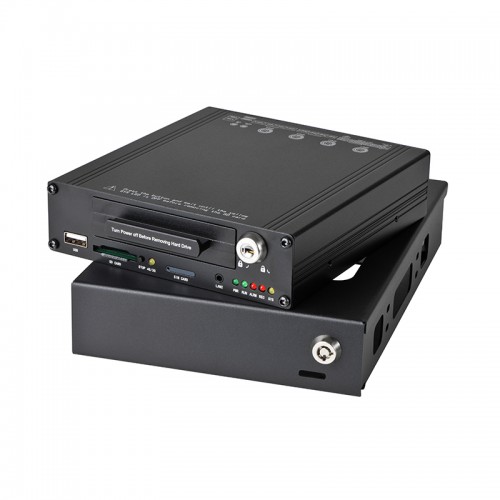

Опис 12-канальний мобільний автомобільний відеореєстратор 1080P, 8 IPC, 4 AHD, HDD/SSD, GPS Patrul MNVR9848

• До 12 каналів відеоспостереження: 8× IPC 1080P + 4× Analog/AHD 1080P
• Сумарна продуктивність запису до 360 FPS при 1080P
• Одночасний запис відео та аудіо з 12 каналів
• Підтримка 2,5" HDD до 6TB, SSD до 2TB та SD-карти
• GPS/GLONASS/BeiDou з фіксацією координат, швидкості та live tracking
• Dual Streaming для локального запису та віддаленої трансляції через 3G/4G
• Опціональний Wi-Fi 802.11b/g/n зі швидкістю до 300Mbps
• Опціональний модуль 3G/4G для дистанційного моніторингу
• 6 тривожних входів, G-Sensor, Panic button та контроль запалювання
• Автоматичний запуск запису при ввімкненні запалювання
• Підтримка 6 автомобільних датчиків і фіксація службових даних у відео
• Живлення 12–32V DC із захистом від перевантаження, короткого замикання та зворотної полярності

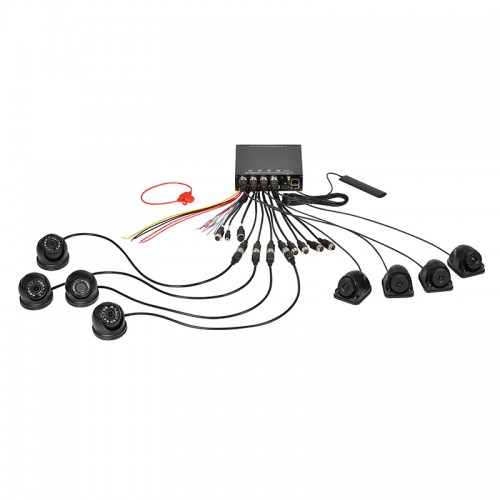

Patrul MNVR9848 — 12-канальний гібридний мобільний відеореєстратор для побудови комплексної системи відеоконтролю транспорту. Модель дозволяє одночасно підключити до 8 мережевих IPC камер 1080P та 4 аналогових/AHD камер 1080P, поєднуючи різні типи камер в одній системі.

Реєстратор розрахований на постійну роботу в мобільному середовищі, підтримує локальний архів на HDD, SSD або SD-карті, GPS-телематику, тривожні датчики та автоматичну взаємодію із запалюванням автомобіля. Wi-Fi та 3G/4G доступні опціонально, тому систему можна адаптувати як для автономного запису, так і для централізованого дистанційного контролю автопарку.

Особливості та переваги

• Гібридна 12-канальна система. Patrul MNVR9848 підтримує до 8 IPC камер 1080P та 4 Analog/AHD камер 1080P. Це дозволяє побудувати одну систему для одночасного контролю салону, дороги, дверей, вантажних зон та зовнішнього периметра транспортного засобу.
• До 360 FPS при 1080P. Максимальна сумарна продуктивність становить 360 FPS при 1080P для H.264 камер. Частоту кадрів для кожного каналу можна окремо налаштувати в межах 1–30 FPS, а бітрейт — від 100 до 8000kbps.
• Одночасний запис відео та аудіо. Система має 12 аудіовходів через підключені камери та формує AVI-файли із синхронним відео й аудіо. Це дозволяє отримувати повніший контекст подій у транспорті.
• Великий локальний архів. Підтримуються 2,5" HDD до 6TB, SSD до 2TB та SD-карта. Максимальна ємність SD становить 256Gb. Автоматичний перезапис архіву можна вмикати або вимикати.
• Гнучкі режими запису. Доступні безперервний, звичайний, плановий та тривожний запис, а також Pre-record, Post-record і запис за детекцією руху. Для роботи за розкладом можна створити до 3 часових планів на добу.
• GPS-телематика та контроль маршруту. Підтримуються GPS, GLONASS та BeiDou, запис координат і швидкості, live tracking та автоматична синхронізація системного часу за GPS. Підтримуються всі часові пояси та DST.
• Робота з автомобільними сигналами та датчиками. Система підтримує до 6 датчиків, які можуть використовуватися для контролю швидкості, запалювання, гальмування, руху заднім ходом, правого та лівого повороту та інших автомобільних подій. При перевищенні швидкості може формуватися окремий тривожний запис.
• Розширена система тривог. Передбачено 6 Alarm Input, 1 Ignition Input, Panic button та G-Sensor. Тривожними подіями можуть бути втрата відеосигналу, перевищення заданої швидкості, зіткнення, проблеми зі сховищем або детекція руху. Також є звуковий beeper та Alarm OSD, а 2 Relay Output доступні опціонально.
• 3-осьовий G-Sensor. Датчик руху по трьох осях допомагає реєструвати різкі зміни руху та події, пов’язані зі зіткненнями або іншими механічними впливами.
• Dual Streaming для дистанційного перегляду. Реєстратор використовує два незалежні бітстріми: один для локального запису, другий — для live streaming через 3G/4G. Це дозволяє окремо налаштовувати параметри архіву та дистанційної трансляції.
• Опціональний 3G/4G. Модуль мобільного зв’язку встановлюється опціонально та підтримує HSUPA, HSDPA, WCDMA, EVDO, TD-SCDMA, FDD-LTE і TDD-LTE. Для конфігурацій із 3G/4G доступне програмне забезпечення CMSV6 із live view, live tracking, історією маршруту та віддаленим оновленням.
• Опціональний Wi-Fi. Модель може оснащуватися модулем 802.11b/g/n AP зі швидкістю до 300Mbps. Фактична швидкість завантаження через Wi-Fi може досягати 150Mbps. Через Wi-Fi також передбачене резервне копіювання даних.
• Автоматична робота від запалювання. Запис запускається при ввімкненні запалювання та завершується із затримкою після його вимкнення. Реєстратор контролює напругу автомобільного акумулятора і може автоматично переходити в sleep mode при її зниженні нижче встановленого рівня.
• Службова інформація безпосередньо у відеозаписі. Watermark може містити дату й час, широту і довготу, швидкість, ID або номер транспортного засобу, а також назву чи номер каналу. Це спрощує ідентифікацію матеріалів під час роботи з великим автопарком.
• Підготовлений до складних умов експлуатації. Реєстратор працює при температурі -25°C...+55°C, відносній вологості 5–93%, витримує вібрацію менше 3 Grms і механічний удар менше 1200 Grms.
• Захищена автомобільна система живлення. Вхідний діапазон 12–32V DC підходить для автомобілів із бортовою мережею 12V та 24V. Передбачені захист від перевантаження, короткого замикання, зворотної полярності та негативної напруги, а також захист від короткочасних позитивних імпульсів.

Технічні характеристики

Система

• Максимальна кількість каналів: 12
• Операційна система: Linux 4.19.90
• Час запуску до початку запису: менше 50 s
• Інтерфейс: GUI
• Мови інтерфейсу: англійська, спрощена китайська, російська
• Підтримка відеосистеми: 1080p30

Відео

• IPC відеовходи: до 8×1080P
• Analog/AHD відеовходи: до 4×1080P
• Загальна кількість відеоканалів: до 12
• Роздільна здатність запису: 1920×1080 / 1280×720 / 960×540
• Максимальна сумарна продуктивність: 360 FPS @1080P
• Тип відео для заявленої продуктивності: H.264
• Частота кадрів на канал: 1–30 FPS
• Бітрейт: 100–8000kbps на кожну камеру
• Стандарт потоку: ISO 14496-10
• Формат файлу: AVI
• Одночасний запис відео та аудіо: підтримується

Режими запису

• Звичайний запис: підтримується
• Безперервний запис: підтримується
• Запис за розкладом: підтримується
• Тривожний запис: підтримується
• Pre-record: підтримується
• Post-record: підтримується
• Запис за детекцією руху: підтримується
• Кількість планів розкладу: до 3 на добу

Аудіо

• Кількість аудіовходів: 12
• Аудіо: через підключені камери
• Аудіокомпресія: PCM, залежно від типу камери

Накопичувачі

• HDD: 2,5", до 6TB
• Максимальна висота HDD: менше 15,2 мм
• Внутрішня висота відсіку HDD: 15,7 мм
• SSD: до 2TB
• SD-карта: до 256Gb
• Перезапис архіву: ON/OFF

Відеовиходи та перегляд

• Відеовиходи: 2
• HDMI: 1, опціонально
• CVBS: 1
• Full Screen: підтримується
• Dual View: підтримується
• Quad View: підтримується
• Перегляд 6 камер: підтримується
• Перегляд 8 камер: підтримується
• Перегляд 9 камер: підтримується
• Перегляд 10 камер: підтримується
• Перегляд 12 камер: підтримується

Інтерфейси

• LAN: 1× RJ45 10/100Mbps
• USB: 2× USB 2.0
• USB-миша: підтримується
• USB-накопичувач: підтримується
• RS485: 1
• RS232: 1, для GPS

Мережа та зв’язок

• Мережевий протокол: TCP/IP
• Wi-Fi: опціонально
• Стандарт Wi-Fi: 802.11b/g/n
• Режим Wi-Fi AP: підтримується
• Максимальна швидкість Wi-Fi: до 300Mbps
• Фактична швидкість завантаження через Wi-Fi: до 150Mbps
• Резервне копіювання через Wi-Fi: підтримується при відповідній комплектації
• 3G/4G: опціонально
• Мобільні стандарти: HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA / FDD-LTE / TDD-LTE

GPS та телематика

• GPS: підтримується
• GLONASS: підтримується
• BeiDou: підтримується
• Запис координат: підтримується
• Запис швидкості: підтримується
• Live Tracking: підтримується
• Синхронізація часу через GPS: підтримується за наявності GPS
• Внутрішній календар: є
• Підтримка часових поясів: є
• DST: підтримується
• Запис ID транспортного засобу разом із відео та аудіо: підтримується

Тривоги та автомобільні датчики

• Alarm Input: 6
• Ignition Input: 1
• Panic button: 1
• G-Sensor: є
• Підключення до 6 автомобільних сигналів/датчиків: підтримується
• Контроль швидкості: підтримується
• Контроль запалювання: підтримується
• Контроль гальмування: підтримується
• Контроль руху заднім ходом: підтримується
• Контроль правого та лівого повороту: підтримується
• Сигнал при перевищенні швидкості: підтримується
• Окремий запис при перевищенні швидкості: підтримується
• Реакція на втрату відео: підтримується
• Реакція на зіткнення: підтримується
• Контроль стану сховища: підтримується
• Детекція руху: підтримується
• Звукова сигналізація: 1 beeper
• Alarm OSD: підтримується
• Relay Output: 2, опціонально

G-Sensor

• Тип: 3-осьовий
• Детекція руху по трьох осях: підтримується

Живлення та ACC

• Вхідне живлення: 12–32V DC
• Підтримувана бортова мережа: 12V / 24V
• Енергоспоживання: менше 5W, без урахування камер
• Вихід живлення: 11,5V / 1,5A для 12 каналів
• Стабілізоване живлення камер: підтримується
• Автоматичний запуск запису від запалювання: підтримується
• Відкладене завершення запису після вимкнення запалювання: підтримується
• Контроль напруги акумулятора після вимкнення запалювання: підтримується
• Автоматичний sleep mode при низькій напрузі: підтримується
• ACC Ignition OFF: менше 4,5V
• ACC Ignition ON: більше 6,2V
• Захист від перевантаження: є
• Захист від короткого замикання: є
• Захист від зворотної полярності: є
• Захист від негативної напруги: є
• Захист від короткочасного позитивного імпульсу: заявлена пікова потужність 1500W при формі імпульсу 10×1000 μs

Dual Streaming

• Два незалежні бітстріми: підтримуються
• Окремий потік для локального запису: підтримується
• Окремий потік для live streaming через 3G/4G: підтримується

Програмні функції

• Налаштування FPS кожного каналу: 1–30 FPS
• Запис ID/номерного знака транспортного засобу: підтримується
• Перейменування каналів: підтримується
• Watermark: підтримується
• Дані Watermark: дата, час, широта, довгота, швидкість, ID/номер транспортного засобу, назва або номер каналу
• Розклад: до 3 часових планів на добу
• Пошук записів за датою та часом: підтримується
• Пошук тривожних записів: підтримується
• Швидкість відтворення: від 1/32× до 32×
• Скидання до заводських налаштувань: підтримується
• Оновлення прошивки через HDD: підтримується
• Оновлення через USB: підтримується
• Оновлення через SD-карту: підтримується
• Віддалене оновлення через 4G: підтримується при відповідній конфігурації

Програмне забезпечення

• hPlayer: одночасне відтворення матеріалів із декількох камер та підтримка зашифрованих файлів
• CMSV6: використовується тільки для конфігурацій із 4G/3G
• Live View через CMSV6: підтримується
• Live Tracking: підтримується
• Історія маршруту: підтримується
• Remote Upgrade: підтримується
• Сумісність із VLC Media Player 1.0.0 або новішим, Storm Player 2009 або новішим та Winamp 5.531 або новішим

Індикація

• Power: є
• RUN: є
• Alarm: є
• Media Access: є
• Recording Status: є
• Network: є
• 3G/4G: для відповідної конфігурації

Корпус та умови експлуатації

• Розміри: 162,3 × 133 × 35,7 мм
• Вага: близько 0,57 кг
• Робоча температура: -25°C...+55°C
• Відносна вологість: 5–93%
• Вібростійкість: менше 3 Grms
• Стійкість до механічного удару: менше 1200 Grms

Patrul MNVR9848 розрахований на транспортні системи, де одного типу камер або кількох каналів уже недостатньо. Комбінація 8 IPC + 4 Analog/AHD каналів 1080P, продуктивність до 360 FPS, великий HDD/SSD-архів, GPS-телематика, 6 тривожних входів і підтримка автомобільних датчиків дозволяють побудувати комплексну систему відеоконтролю. Опціональні Wi-Fi та 3G/4G доповнюють її дистанційним переглядом, передачею даних і централізованим моніторингом.
