Опис 4-канальний мобільний SD-відеореєстратор AHD 1080P, SD до 256Gb, GPS, G-Sensor Patrul SDVR104F

• Підключення до 4 аналогових/AHD камер з роздільною здатністю до 1080P
• Сумарна продуктивність запису до 85 FPS при 1080P
• Запис відео та аудіо з 4 каналів
• Зберігання відео на SD-карті без використання HDD
• GPS/GLONASS/BeiDou з записом координат, швидкості та live tracking
• Опціональний Wi-Fi 802.11b/g/n зі швидкістю до 300Mbps
• Опціональний 3G/4G для дистанційного перегляду та контролю
• Dual Streaming для локального запису та live streaming через 3G/4G
• 3-осьовий G-Sensor та підтримка тривожних подій
• Автоматичний запис при ввімкненні запалювання
• Опціональний Mini-HDMI та стандартний CVBS відеовихід
• Живлення 12–32V DC для автомобільних мереж 12V/24V

Patrul SDVR104F — компактний 4-канальний мобільний відеореєстратор для автомобільних систем відеоспостереження, де важливі невеликі розміри, запис на SD-карту та стабільна робота в русі. Модель підтримує до 4 аналогових/AHD камер 1080P/720P, одночасний запис відео й аудіо та сумарну продуктивність до 85 FPS при 1080P.

Основним носієм даних виступає SD-карта, тому для роботи пристрою не потрібен жорсткий диск. Реєстратор також підтримує GPS-телематику, тривожні входи, G-Sensor та автоматичну роботу від запалювання. Wi-Fi, 3G/4G і Mini-HDMI доступні опціонально, що дозволяє сформувати конфігурацію відповідно до конкретного транспортного проєкту.

Особливості та переваги

• 4-канальний запис 1080P. Patrul SDVR104F підтримує до 4 Analog/AHD камер 1080P/720P. Запис може вестися з роздільною здатністю 1920×1080, 1280×720 або 960×540 залежно від підключених камер.
• До 85 FPS при 1080P. Сумарна продуктивність системи становить 85 FPS @1080P, а для кожного каналу можна окремо встановити частоту від 1 до 30 FPS. Бітрейт налаштовується в межах 100–8000kbps для кожної камери.
• SD-карта як основне сховище. Реєстратор працює без HDD та зберігає матеріали на знімній SD-карті. Підтримуються SDHC-карти до 32Gb, SDXC понад 64Gb, а максимальна ємність SD-карти для конфігурації моделі становить 256Gb. Також підтримується робота з SDXC-картами місткістю до 2048Gb.
• Hot-plug SD з обмеженнями. Карту пам’яті можна виймати лише тоді, коли реєстратор не веде запис, не виконує дистанційне копіювання та не відтворює файли. Це допомагає уникнути пошкодження записаних матеріалів.
• Кілька режимів відеозапису. Підтримуються звичайний і безперервний запис, робота за розкладом, тривожний запис, Pre-record, Post-record та фіксація за детекцією руху. Для розкладу можна налаштувати до 3 часових планів на добу.
• Одночасний запис відео та аудіо. Модель має 4 аудіовходи через підключені камери. Відео та звук зберігаються синхронно у форматі AVI.
• GPS-телематика. Підтримуються GPS, GLONASS та BeiDou, запис координат і швидкості, live tracking та синхронізація системного часу через GPS. Також доступна підтримка часових поясів і DST.
• Запис параметрів руху автомобіля. Разом із відео можна зберігати швидкість та ID транспортного засобу. Система підтримує підключення до 3 автомобільних датчиків для роботи із сигналами швидкості, запалювання, гальмування, руху заднім ходом, правого та лівого повороту.
• Тривожні події та G-Sensor. Передбачено 3 Alarm Input, 1 Ignition Input, Panic button та 3-осьовий G-Sensor. Система може реагувати на втрату відеосигналу, перевищення швидкості, зіткнення, стан накопичувача та детекцію руху.
• Окрема фіксація перевищення швидкості. При перевищенні встановленого порогу реєстратор може активувати тривогу та сформувати окремий відеофайл для події.
• Опціональний Wi-Fi. Модель може оснащуватися Wi-Fi 802.11b/g/n з режимом AP та швидкістю до 300Mbps. Фактична швидкість завантаження може досягати 150Mbps, також підтримується резервне копіювання через Wi-Fi.
• Опціональний 3G/4G. Мобільний модуль підтримує HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA / FDD-LTE / TDD-LTE та дозволяє організувати дистанційний перегляд, live tracking, історію маршруту й віддалене оновлення.
• Dual Streaming. Два незалежні потоки використовуються окремо для локального запису та live streaming через 3G/4G, що дозволяє гнучкіше розподіляти якість відео й навантаження на мобільну мережу.
• Автоматична робота від запалювання. Запис починається після ввімкнення запалювання та завершується із затримкою після його вимкнення. Система контролює напругу автомобільного акумулятора та може переходити в sleep mode при її зниженні.
• Watermark зі службовою інформацією. У відео можна додати дату та час, широту й довготу, швидкість транспортного засобу, Vehicle ID, а також назву або номер каналу.

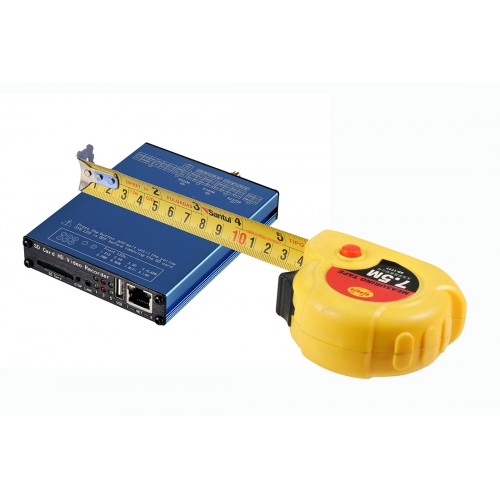

• Компактний корпус. При розмірах 118 × 92 × 20 мм та вазі близько 0,2 кг реєстратор займає мінімум місця, що спрощує прихований або компактний монтаж у транспортному засобі.
• Захист автомобільного живлення. Пристрій працює від 12–32V DC і має захист від перевантаження, короткого замикання та зворотної полярності.

Технічні характеристики

Система

• Модель: Patrul SDVR104F
• Тип: мобільний SD-відеореєстратор
• Кількість каналів: 4
• Операційна система: Linux 4.9.138
• Час запуску до початку запису: менше 20 s
• Інтерфейс користувача: GUI
• Мови інтерфейсу: англійська, спрощена китайська, російська
• Відеосистема: підтримка 1080p30

Відео

• Відеовходи: до 4× Analog/AHD 1080P/720P
• Роздільна здатність запису: 1920×1080 / 1280×720 / 960×540
• Максимальна сумарна продуктивність: 85 FPS @1080P
• Частота кадрів на канал: 1–30 FPS
• Бітрейт: 100–8000kbps на камеру
• Стандарт потоку: ISO 14496-10
• Відеокомпресія: High Profile
• Формат файлу: AVI
• Синхронний запис відео та аудіо: підтримується

Режими запису

• Звичайний запис: підтримується
• Безперервний запис: підтримується
• Запис за розкладом: підтримується
• Тривожний запис: підтримується
• Pre-record: підтримується
• Post-record: підтримується
• Запис за детекцією руху: підтримується
• Кількість планів розкладу: до 3 на добу

Аудіо

• Кількість аудіовходів: 4
• Аудіо: через підключені камери
• Аудіокомпресія: PCM
• G.711: підтримується

Накопичувач

• Тип сховища: SD-карта
• SD-карта: до 256Gb
• SDHC: до 32Gb
• SDXC: підтримується
• Максимальна заявлена підтримка SDXC: до 2048Gb
• HDD: не підтримується
• Hot-plug SD: підтримується при зупиненому записі та відсутності дистанційних операцій
• Автоматичний перезапис: ON/OFF

Відеовиходи та перегляд

• Кількість відеовиходів: 2
• Mini-HDMI: 1, опціонально
• CVBS: 1
• Full Screen: підтримується
• Dual View: підтримується
• Quad View: підтримується

Інтерфейси

• LAN: 1× RJ45 10/100Mbps
• USB: 1× USB 2.0
• Підключення USB-миші: підтримується
• Підключення USB-накопичувача: підтримується
• RS485: 1
• RS232: 1, для GPS

Мережа та зв’язок

• Протокол: TCP/IP
• Wi-Fi: опціонально
• Стандарт Wi-Fi: 802.11b/g/n
• Режим AP: підтримується
• Швидкість Wi-Fi: до 300Mbps
• Фактична швидкість завантаження: до 150Mbps
• Резервне копіювання через Wi-Fi: підтримується
• 3G/4G: опціонально
• Стандарти мобільного зв’язку: HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA / FDD-LTE / TDD-LTE

GPS та телематика

• GPS: підтримується
• GLONASS: підтримується
• BeiDou: підтримується
• Запис координат: підтримується
• Запис швидкості: підтримується
• Live Tracking: підтримується
• Синхронізація часу за GPS: підтримується
• Внутрішній календар: є
• Підтримка часових поясів: є
• DST: підтримується
• Запис Vehicle ID: підтримується

Тривоги та датчики

• Alarm Input: 3
• Ignition Input: 1
• Panic button: 1
• G-Sensor: є
• G-Sensor: 3-осьовий
• Контроль швидкості: підтримується
• Контроль запалювання: підтримується
• Контроль гальмування: підтримується
• Контроль руху заднім ходом: підтримується
• Контроль правого та лівого повороту: підтримується
• Video Loss Event: підтримується
• Over Speed Event: підтримується
• Collision Event: підтримується
• Storage Event: підтримується
• Motion Detection Event: підтримується
• Звукова сигналізація: 1 beeper
• Alarm OSD: підтримується

Dual Streaming

• Два незалежні бітстріми: підтримуються
• Локальний запис: окремий потік
• Live streaming через 3G/4G: окремий потік

Живлення та ACC

• Вхідне живлення: 12–32V DC
• Підтримка бортових мереж: 12V / 24V
• Енергоспоживання: менше 5W, без урахування камер
• Вихід живлення: 11,5V / 1,5A для 4 каналів
• Стабілізоване живлення камер: підтримується
• Автоматичний запуск від запалювання: підтримується
• Затримка завершення запису після вимкнення запалювання: підтримується
• Контроль напруги АКБ: підтримується
• Sleep mode при низькій напрузі: підтримується
• ACC Ignition OFF: менше 4,5V
• ACC Ignition ON: більше 6,2V
• Захист від перевантаження: є
• Захист від короткого замикання: є
• Захист від зворотної полярності: є
• Захист від негативної напруги: є
• Захист від позитивного імпульсу: 1500W, 10×1000 μs

Програмні функції

• Налаштування FPS кожного каналу: 1–30 FPS
• Vehicle License ID: підтримується
• Перейменування каналів: підтримується
• Watermark: підтримується
• Дані Watermark: дата, час, широта, довгота, швидкість, Vehicle ID, назва або номер каналу
• Розклад: до 3 планів на добу
• Пошук записів за датою та часом: підтримується
• Пошук тривожних записів: підтримується
• Швидкість відтворення: 1/32× – 32×
• Factory Reset: підтримується

Оновлення прошивки

• Через USB: підтримується
• Через SD-карту: підтримується
• Віддалене оновлення через 4G: підтримується при відповідній комплектації

Програмне забезпечення

• hPlayer: одночасне відтворення матеріалів із декількох камер та робота із зашифрованими файлами
• CMSV6: для конфігурацій із 3G/4G
• Live View: підтримується
• Live Tracking: підтримується
• Історія маршруту: підтримується
• Remote Upgrade: підтримується
• VLC Media Player 1.0.0 або новіший: підтримується
• Storm Player 2009 або новіший: підтримується
• Winamp 5.531 або новіший: підтримується

Корпус та умови експлуатації

• Розміри: 118 × 92 × 20 мм
• Вага: близько 0,2 кг
• Робоча температура: -25°C...+55°C
• Відносна вологість: 5–93%
• Вібростійкість: менше 3 Grms
• Стійкість до механічного удару: менше 1200 Grms

Patrul SDVR104F — компактне рішення для автомобільного відеоспостереження, коли потрібен запис із чотирьох камер без громіздкої системи з HDD. Підтримка 4 AHD каналів 1080P, SD-сховища, GPS-телематики, автомобільних датчиків і Dual Streaming дозволяє контролювати як відео, так і ключові параметри руху транспорту. Опціональні Wi-Fi та 3G/4G додають можливості дистанційного доступу та моніторингу.
