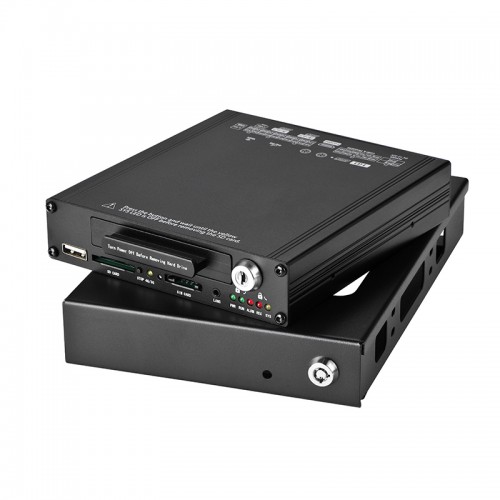

Описание Мобильный автомобильный видеорегистратор 4-канальный 1080P, HDD/SSD, с поддержкой GPS, 4G и Wi-Fi Patrul HDVR9804H-4CH

• Подключение до 4 аналоговых/AHD камер с разрешением до 1080P
• Запись до 120 FPS суммарно при 1080P для 4 каналов
• Съёмный HDD до 6TB или SSD до 2TB
• Поддержка SD-карты до 256Gb
• Одновременная запись видео и аудио с 4 каналов
• Поддержка GPS/GLONASS/BeiDou и запись координат и скорости
• Отдельные потоки для локальной записи и онлайн-просмотра через 3G/4G
• Wi-Fi 802.11b/g/n до 300Mbps — в зависимости от комплектации
• Автоматический старт записи при включении зажигания
• G-Sensor, тревожные входы, контроль превышения скорости и столкновений
• Широкий диапазон питания 12–32V DC с защитой бортовой сети
• Работа при температуре от -25°C до +55°C

Patrul HDVR9804H-4CH — мобильный 4-канальный видеорегистратор для построения системы видеонаблюдения в автомобилях, автобусах, грузовом, специальном и коммерческом транспорте. В отличие от обычного автомобильного регистратора, эта модель рассчитана на постоянную работу с несколькими камерами, большим архивом и дополнительными данными о движении транспортного средства.

К регистратору можно подключить до 4 аналоговых/AHD камер 1080P и одновременно записывать изображение и аудио со всех каналов. Видео сохраняется на съёмный HDD, SSD или SD-карту, а при наличии соответствующих модулей система может передавать видеопоток через 3G/4G или Wi-Fi, фиксировать GPS-координаты, скорость и маршрут автомобиля.

Особенности и преимущества

• 4 канала 1080P для полного обзора вокруг автомобиля. Patrul HDVR9804H-4CH поддерживает до четырёх аналоговых/AHD камер с разрешением до 1920×1080. Это позволяет одновременно контролировать дорогу спереди, салон, заднюю часть автомобиля и боковую зону или построить другую конфигурацию под конкретную задачу.
• Полноценный архив на HDD или SSD. В качестве основного носителя можно использовать съёмный 2,5" HDD до 6TB или SSD до 2TB. Большой объём памяти особенно важен для транспорта, который работает много часов в день и требует длительного хранения видео. Также поддерживается SD-карта до 256Gb.
• Запись по событию, расписанию или постоянно. Регистратор поддерживает непрерывную запись, запись по заданному расписанию, по тревожному сигналу и при обнаружении движения. Также предусмотрены предварительная и пост-тревожная запись, чтобы в архив попадал не только сам момент события, но и всё, что происходило непосредственно до и после него.
• Работа вместе с системами автомобиля. Patrul HDVR9804H-4CH может получать сигналы зажигания, торможения и других внешних датчиков. Система фиксирует статус автомобиля вместе с видео, а превышение скорости, столкновения, потерю видеосигнала или проблемы с накопителем можно использовать как триггер для тревожной записи.
• GPS-мониторинг и синхронизация времени. Поддерживаются GPS, GLONASS и BeiDou. При соответствующей комплектации регистратор может записывать координаты, скорость и маршрут транспортного средства, а системное время автоматически синхронизируется по GPS. Это позволяет сопоставить видео с конкретной точкой маршрута и моментом времени.
• Отдельный поток для онлайн-просмотра. Функция Dual Streaming формирует разные потоки для локальной записи и удалённой передачи через мобильную сеть. Это позволяет хранить более качественный оригинал локально и одновременно использовать оптимизированный поток для live view через 3G/4G.

Запись и хранение видео

Patrul HDVR9804H-4CH поддерживает видеозапись с разрешением 1920×1080, 1280×720 или 960×540 в зависимости от подключённой камеры. Для четырёх аналоговых/AHD камер максимальная суммарная производительность составляет 120 FPS при 1080P, то есть система рассчитана на полноценную многоканальную запись в транспорте. Битрейт можно настраивать отдельно для каждого канала в диапазоне 100–8000kbps. Частота кадров также регулируется от 1 до 30 FPS на канал.

Доступные режимы:

• непрерывная запись
• запись по расписанию
• тревожная запись
• запись по детекции движения
• предварительная запись
• пост-тревожная запись

Видео и аудио сохраняются синхронно в файлах AVI.

Контроль автомобиля и событий

Регистратор может работать с данными автомобиля и внешними датчиками, а не только записывать видео.

Поддерживаются:

• 3 тревожных входа
• вход зажигания
• кнопка Panic
• 3-осевой G-Sensor
• контроль скорости
• контроль торможения
• сигналы поворотов и других подключённых датчиков
• тревога при потере видеосигнала
• тревога при превышении скорости
• фиксация столкновения
• контроль состояния накопителя
• детекция движения

При срабатывании заданного события система может автоматически активировать запись и сформировать отдельный файл, что упрощает поиск критических моментов в большом архиве.

Умное управление питанием

Patrul HDVR9804H-4CH разработан именно для мобильного использования и работает от бортовой сети 12V или 24V. Входной диапазон составляет 12–32V DC. Регистратор имеет защиту от перегрузки, короткого замыкания, обратной полярности и импульсных перепадов напряжения. Запись может автоматически запускаться после включения зажигания и завершаться с заданной задержкой после его выключения. После выключения зажигания система также может контролировать напряжение аккумулятора автомобиля и переходить в sleep mode при падении напряжения ниже установленного уровня. Потребление самого регистратора составляет менее 5W без учёта камер.

GPS, Wi-Fi и 3G/4G

Модель поддерживает построение системы удалённого мониторинга.

В зависимости от комплектации доступны:

• GPS / GLONASS / BeiDou
• Wi-Fi 802.11b/g/n
• Wi-Fi AP со скоростью до 300Mbps
• 3G/4G
• live view
• live tracking
• история маршрута
• удалённое обновление прошивки
• удалённая работа с архивом

Для 3G/4G-конфигураций может использоваться программное обеспечение CMSV6, которое поддерживает онлайн-просмотр, отслеживание текущего местоположения, историю маршрута и удалённое обновление.

Удобная работа с архивом

Записи можно искать по дате, времени и типу тревожного события. Скорость воспроизведения регулируется от 1/32× до 32×, что позволяет как детально просматривать короткий эпизод, так и быстро проходить большие промежутки времени. Программное обеспечение hPlayer поддерживает синхронное воспроизведение видео с нескольких камер и работу с защищёнными файлами. В видео можно записывать служебную информацию:

• дату и время
• координаты
• скорость автомобиля
• идентификатор транспортного средства
• номерной знак
• название или номер канала

Это особенно полезно для корпоративного транспорта, служб доставки, автобусов, спецтехники и автопарков.

Технические характеристики

Система

• Модель: Patrul HDVR9804H-4CH
• Тип: мобильный автомобильный HDD/SSD видеорегистратор
• Количество каналов: 4
• Операционная система: Linux 4.19.90
• Время запуска до начала записи: менее 20 s
• Интерфейс: GUI
• Языки меню: английский, упрощённый китайский, русский

Видео

• Видеовходы: до 4× Analog/AHD
• Максимальное разрешение: 1920×1080
• Дополнительные разрешения: 1280×720 / 960×540
• Максимальная частота: 120 FPS суммарно при 1080P
• Частота кадров на канал: 1–30 FPS
• Видеокодек: H.264
• Стандарт потока: ISO 14496-10
• Битрейт: 100–8000kbps на канал
• Формат файла: AVI
• Одновременная запись видео и аудио: поддерживается

Режимы записи

• Непрерывная запись: поддерживается
• Запись по расписанию: поддерживается
• Тревожная запись: поддерживается
• Запись по детекции движения: поддерживается
• Pre-record: поддерживается
• Post-record: поддерживается
• До 3 временных планов в день

Видеовыходы и просмотр

• Видеовыходы: 2
• HDMI: 1, в зависимости от комплектации
• CVBS: 1
• Full Screen: поддерживается
• Dual View: поддерживается
• Quad View: поддерживается

Аудио

• Аудиовходы: 4, через подключённые камеры
• Аудиокомпрессия: PCM, в зависимости от камеры
• Синхронная запись аудио и видео: поддерживается

Накопители

• HDD: 2,5", до 6TB
• Максимальная высота HDD: менее 9,5 мм
• SSD: до 2TB
• SD-карта: до 256Gb
• Съёмный HDD: поддерживается
• Автоматическая перезапись архива: ON/OFF
• Hot-plug SD: только при остановленной записи и отсутствии удалённых операций с картой

Сеть

• LAN: 1× RJ45, 10/100Mbps
• TCP/IP: поддерживается
• Wi-Fi: опционально
• Стандарт Wi-Fi: 802.11b/g/n
• Режим Wi-Fi AP: поддерживается
• Максимальная скорость Wi-Fi: до 300Mbps
• Фактическая скорость загрузки через Wi-Fi: до 150Mbps
• 3G/4G: опционально
• Поддерживаемые мобильные стандарты: HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA / FDD-LTE / TDD-LTE
• Dual Streaming: поддерживается

GPS и телематика

• GPS: поддерживается
• GLONASS: поддерживается
• BeiDou: поддерживается
• GPS-синхронизация времени: поддерживается
• Запись координат: поддерживается
• Запись скорости: поддерживается
• Live Tracking: поддерживается
• Запись ID автомобиля: поддерживается
• Запись номерного знака: поддерживается

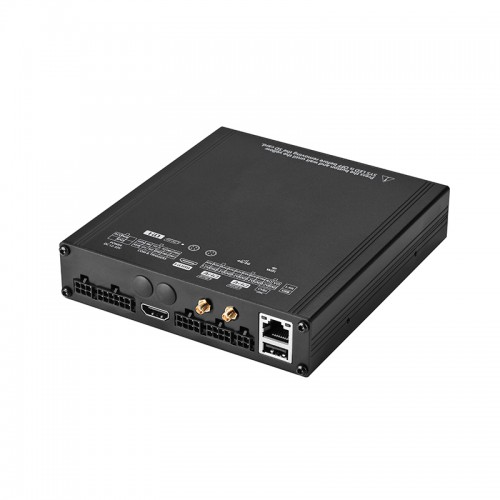

Интерфейсы

• USB: 2× USB 2.0
• Ethernet: 1× RJ45
• RS485: 1
• RS232: 1, для GPS
• Подключение USB-накопителя: поддерживается
• Подключение USB-мыши: поддерживается

Тревоги и датчики

• Тревожные входы: 3
• Вход Ignition: 1
• Panic button: 1
• G-Sensor: 3-осевой
• Звуковой сигнал: 1 beeper
• Alarm OSD: поддерживается
• Тревога при потере видео: поддерживается
• Тревога при превышении скорости: поддерживается
• Фиксация столкновения: поддерживается
• Контроль накопителя: поддерживается
• Детекция движения: поддерживается

Питание

• Входное напряжение: 12–32V DC
• Поддержка автомобилей: 12V / 24V
• Потребление: менее 5W, без камер
• Выход питания для камер: 11,5V / 1,5A
• Автоматический запуск от зажигания: поддерживается
• Задержка выключения после выключения зажигания: поддерживается
• Контроль напряжения АКБ после выключения зажигания: поддерживается
• Автоматический sleep mode при низком напряжении: поддерживается
• Защита от короткого замыкания: есть
• Защита от перегрузки: есть
• Защита от обратной полярности: есть

ACC

• Ignition OFF: менее 4,5V
• Ignition ON: более 6,2V

Программные функции

• Переименование каналов: поддерживается
• Watermark: поддерживается
• Данные Watermark: дата, время, координаты, скорость, ID/номер авто, название или номер канала
• Поиск записей по дате и времени: поддерживается
• Поиск тревожных записей: поддерживается
• Скорость воспроизведения: 1/32× – 32×
• Firmware Upgrade через HDD: поддерживается
• Firmware Upgrade через USB: поддерживается
• Firmware Upgrade через SD: поддерживается
• Удалённое обновление через 4G: поддерживается
• Сброс к заводским настройкам: поддерживается

Программное обеспечение

• hPlayer: многоканальное воспроизведение и работа с защищёнными файлами
• CMSV6: для 3G/4G-конфигураций
• Live View через CMSV6: поддерживается
• Live Tracking: поддерживается
• История маршрута: поддерживается
• Remote Upgrade: поддерживается

Индикация

• Power LED: есть
• RUN LED: есть
• Alarm LED: есть
• Media Access LED: есть
• Recording LED: есть
• Network LED: есть
• 3G/4G LED: для соответствующей конфигурации

Корпус и условия эксплуатации

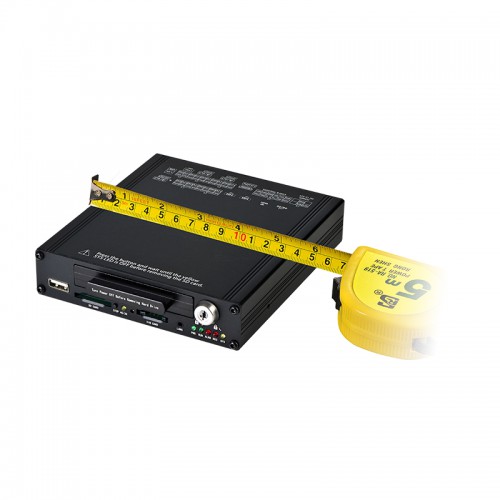

• Размеры: 162,3 × 133 × 30,2 мм
• Вес: около 0,55 кг
• Рабочая температура: -25°C...+55°C
• Относительная влажность: 5–93%
• Виброустойчивость: менее 3 Grms
• Стойкость к механическим ударам: менее 1200 Grms

Patrul HDVR9804H-4CH подойдёт для транспорта, где важно не просто записывать дорогу, а получать полноценный многоканальный архив с привязкой к маршруту, скорости и событиям автомобиля. Большой HDD/SSD, четыре 1080P канала, GPS и возможность удалённого мониторинга делают его основой профессиональной системы автомобильного видеонаблюдения.
