Описание Мобільний автомобільний відеореєстратор 10-канальний 1080P, HDD/SSD, з підтримкою GPS, GLONASS та BeiDou Patrul HDVR9828H-10CH

• 10 каналов видеонаблюдения: 8× Analog/AHD 1080P + 2× Digital 1080P
• До 185 FPS для аналоговых каналов + 60 FPS для цифровых каналов при 1080P
• Одновременная запись видео и аудио с 10 каналов
• Съёмный 2,5" HDD до 6TB или SSD до 2TB
• Поддержка SD-карты до 256Gb по основной таблице характеристик
• GPS/GLONASS/BeiDou с фиксацией координат, скорости и маршрута
• Dual Streaming для локальной записи и удалённого live view
• Опциональный Wi-Fi 802.11b/g/n со скоростью до 300Mbps
• Опциональный модуль 3G/4G для удалённого мониторинга
• Автоматический запуск записи при включении зажигания
• 3-осевой G-Sensor и поддержка внешних тревожных сигналов
• Питание 12–32V DC для бортовых сетей 12V/24V

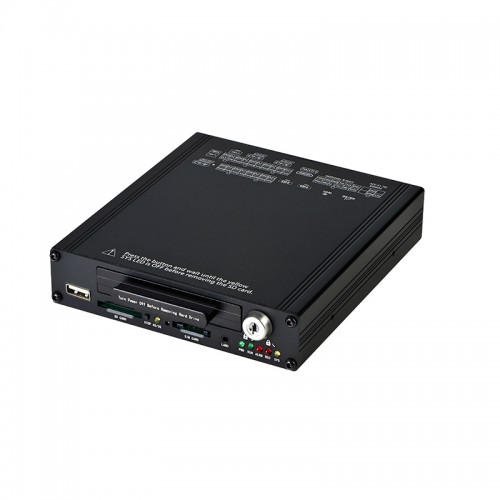

Patrul HDVR9828H-10CH — старшая 10-канальная модель в линейке мобильных гибридных видеорегистраторов Patrul, рассчитанная на транспорт, где необходимо одновременно контролировать большое количество зон. Регистратор работает с 8 аналоговыми/AHD камерами 1080P и 2 цифровыми камерами 1080P, поэтому позволяет построить масштабную систему видеонаблюдения для автобусов, грузового и пассажирского транспорта, спецтехники и крупных корпоративных автопарков.

Модель сочетает большой локальный видеоархив, GPS-телематику, контроль автомобильных событий и возможность удалённого мониторинга. Wi-Fi и 3G/4G являются опциональными, поэтому конфигурацию можно подобрать под конкретный проект: от автономной многоканальной записи до полноценной системы с live view, отслеживанием маршрута и удалённым управлением.

Особенности и преимущества

• Максимальное количество каналов в H-серии. Patrul HDVR9828H-10CH поддерживает 10 камер одновременно: 8 Analog/AHD + 2 Digital. Такая конфигурация позволяет контролировать дорогу, кабину водителя, пассажирский салон, двери, грузовые зоны и внешний периметр без использования нескольких отдельных регистраторов.
• Высокая производительность при 1080P. Аналоговая часть системы обеспечивает до 185 FPS суммарно при 1080P, а два цифровых канала — ещё до 60 FPS при 1080P. Для каждого канала частоту кадров можно настраивать отдельно в пределах 1–30 FPS, а битрейт — от 100 до 8000kbps.
• Большой локальный архив. Для длительного хранения записей можно использовать съёмный 2,5" HDD до 6TB или SSD до 2TB. Основная таблица характеристик также предусматривает SD-карту до 256Gb. Автоматическую перезапись архива можно включать или отключать в зависимости от требований к хранению материалов.
• Запись под разные рабочие сценарии. Система поддерживает непрерывную запись, запись по расписанию, по тревожному событию и при детекции движения. Pre-record и Post-record помогают сохранить контекст до и после события, а расписание позволяет создать до 3 временных планов в сутки.
• GPS и телематика вместе с видео. Поддерживаются GPS, GLONASS и BeiDou, фиксация координат, скорости и live tracking. Системное время может синхронизироваться по GPS, а данные о местоположении и движении транспортного средства можно привязывать к видеозаписи.
• Контроль автомобильных событий. Регистратор работает с сигналом зажигания и внешними датчиками. Превышение скорости, столкновение, потеря видеосигнала, детекция движения или состояние накопителя могут использоваться как триггеры для формирования тревожных записей.
• Dual Streaming для онлайн-контроля. Для локальной записи и live streaming используются разные потоки. При установленном опциональном 3G/4G модуле это позволяет хранить основной архив в транспортном средстве и параллельно передавать отдельный поток для удалённого просмотра.
• Опциональный Wi-Fi для быстрого доступа к архиву. Модуль Wi-Fi 802.11b/g/n работает в режиме AP со скоростью до 300Mbps. По данным производителя, фактическая скорость загрузки может достигать 150Mbps.
• Опциональный 3G/4G для диспетчерского контроля. Мобильный модуль позволяет использовать live view, live tracking, историю маршрута и удалённое обновление. Для таких конфигураций предусмотрено программное обеспечение CMSV6.
• Автоматическая работа вместе с зажиганием. Регистратор начинает запись после включения зажигания и может завершать её с заданной задержкой после выключения. Система контролирует напряжение автомобильного АКБ и при его снижении может перейти в sleep mode.
• Подробный Watermark для служебных записей. В видеоматериал можно добавлять дату и время, координаты, скорость, ID или номер транспортного средства, а также название или номер канала. Это особенно удобно для централизованной работы с большим автопарком.
• Рассчитан на постоянную работу в транспорте. Питание 12–32V DC, защита от перегрузки, короткого замыкания и обратной полярности, устойчивость к вибрации и рабочая температура -25°C...+55°C позволяют использовать устройство в сложных мобильных условиях.

Технические характеристики

Система

• Модель: Patrul HDVR9828H-10CH
• Тип: гибридный мобильный HDD/SSD видеорегистратор
• Общее количество каналов: 10
• Операционная система: Linux 4.19.90
• Время запуска до начала записи: менее 20 s
• Пользовательский интерфейс: GUI
• Языки меню: английский, упрощённый китайский, русский

Видео

• Аналоговые/AHD видеовходы: 8×1080P
• Цифровые видеовходы: 2×1080P
• Общее количество видеоканалов: 10
• Поддерживаемые разрешения: 1920×1080 / 1280×720 / 960×540
• Максимальная производительность аналоговых каналов: 185 FPS суммарно при 1080P
• Максимальная производительность цифровых каналов: 60 FPS суммарно при 1080P
• Частота кадров на канал: 1–30 FPS
• Видеокодек: H.264
• Стандарт потока: ISO 14496-10
• Битрейт: 100–8000kbps на канал
• Формат записи: AVI
• Синхронная запись видео и аудио: поддерживается

Режимы записи

• Непрерывная запись: поддерживается
• Запись по расписанию: поддерживается
• Тревожная запись: поддерживается
• Запись по детекции движения: поддерживается
• Pre-record: поддерживается
• Post-record: поддерживается
• Количество планов расписания: до 3 в сутки

Аудио

• Количество аудиовходов: 10
• Аудио через подключённые камеры: поддерживается
• Аудиокомпрессия: PCM, в зависимости от типа камеры
• В общей части документации производителя также упоминается аудиокодек G.711

Накопители

• HDD: 2,5", до 6TB
• Рекомендуемая высота HDD: менее 9,5 мм
• SSD: до 2TB
• SD-карта: до 256Gb по основной таблице характеристик
• В общей части документации также указана поддержка SDXC большей ёмкости — до 2048Gb
• Съёмный HDD: поддерживается
• Автоматическая перезапись архива: ON/OFF
• Hot-plug SD: только при остановленной записи и отсутствии операций удалённого копирования или воспроизведения

Видеовыходы и просмотр

• Количество видеовыходов: 2
• HDMI: 1, опционально
• CVBS: 1
• Full Screen: поддерживается
• Dual View: поддерживается
• Quad View: поддерживается
• Просмотр 6 камер: поддерживается
• Просмотр 8 камер: поддерживается
• Просмотр 9 камер: поддерживается
• Просмотр 10 камер: поддерживается
• Просмотр 12 камер: поддерживается

Сеть и связь

• LAN: 1× RJ45, 10/100Mbps
• Сетевой протокол: TCP/IP
• Wi-Fi: опционально
• Стандарт Wi-Fi: 802.11b/g/n
• Wi-Fi AP: поддерживается при установленном модуле
• Максимальная скорость Wi-Fi: до 300Mbps
• Фактическая скорость загрузки по Wi-Fi: до 150Mbps
• 3G/4G: опционально
• Мобильные стандарты: HSUPA / HSDPA / WCDMA / EVDO / TD-SCDMA / FDD-LTE / TDD-LTE
• Dual Streaming: поддерживается

GPS и телематика

• GPS: поддерживается
• GLONASS: поддерживается
• BeiDou: поддерживается
• Синхронизация системного времени по GPS: поддерживается при наличии GPS
• Запись координат: поддерживается
• Запись скорости: поддерживается
• Live Tracking: поддерживается
• Запись ID транспортного средства: поддерживается
• Запись номерного знака: поддерживается
• Поддержка часовых поясов: есть
• DST: поддерживается

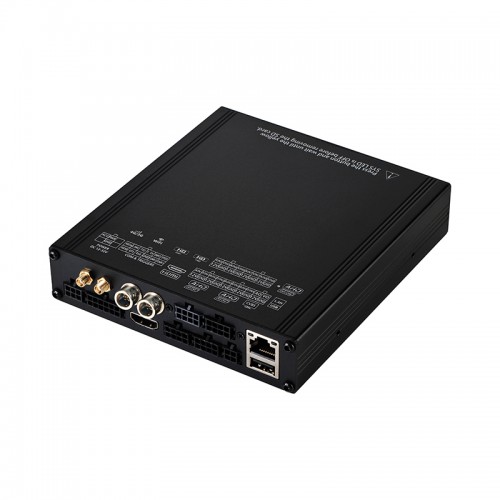

Интерфейсы

• USB: 2× USB 2.0
• Подключение USB-накопителя: поддерживается
• Подключение USB-мыши: поддерживается
• RS485: 1
• RS232: 1, для GPS
• Ethernet: 1× RJ45

Тревоги и датчики

• Тревожные входы: 3
• Вход Ignition: 1
• Panic button: 1
• G-Sensor: 3-осевой
• Звуковой сигнал: 1 beeper
• Alarm OSD: поддерживается
• Тревога при потере видеосигнала: поддерживается
• Контроль превышения скорости: поддерживается
• Фиксация столкновения: поддерживается
• Контроль состояния накопителя: поддерживается
• Детекция движения: поддерживается

Питание и ACC

• Входное питание: 12–32V DC
• Поддерживаемая бортовая сеть: 12V / 24V
• Энергопотребление регистратора: менее 5W, без учёта камер
• Выход питания: 11,5V / 1,5A для 10 каналов
• Автоматический запуск записи от зажигания: поддерживается
• Задержка выключения после отключения зажигания: поддерживается
• Контроль напряжения автомобильного АКБ: поддерживается
• Sleep mode при низком напряжении: поддерживается
• ACC Ignition OFF: менее 4,5V
• ACC Ignition ON: более 6,2V
• Защита от перегрузки: есть
• Защита от короткого замыкания: есть
• Защита от обратной полярности: есть

Программные функции

• Настройка FPS каждого канала: 1–30 FPS
• Переименование каналов: поддерживается
• Запись номерного знака транспортного средства: поддерживается
• Watermark: поддерживается
• Данные Watermark: дата, время, координаты, скорость, ID/номер автомобиля, название или номер канала
• Поиск записей по дате и времени: поддерживается
• Поиск тревожных записей: поддерживается
• Скорость воспроизведения: 1/32× – 32×
• Обновление прошивки через HDD: поддерживается
• Обновление через USB: поддерживается
• Обновление через SD-карту: поддерживается
• Удалённое обновление через 4G: поддерживается при соответствующей комплектации
• Сброс к заводским настройкам: поддерживается

Программное обеспечение

• hPlayer: многоканальное воспроизведение и работа с защищёнными файлами
• CMSV6: используется только для конфигураций с 3G/4G
• Live View через CMSV6: поддерживается
• Live Tracking: поддерживается
• История маршрута: поддерживается
• Remote Upgrade: поддерживается

Индикация

• Power LED: есть
• RUN LED: есть
• Alarm LED: есть
• Media Access LED: есть
• Recording LED: есть
• Network LED: есть
• 3G/4G LED: для соответствующей комплектации

Корпус и условия эксплуатации

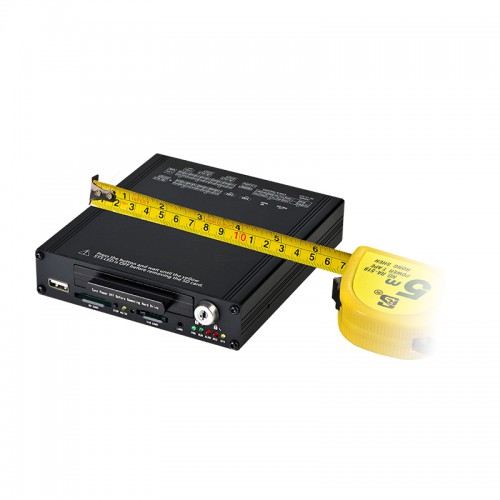

• Размеры: 162,3 × 133 × 30,2 мм
• Вес: около 0,55 кг
• Рабочая температура: -25°C...+55°C
• Относительная влажность: 5–93%
• Виброустойчивость: менее 3 Grms
• Стойкость к механическому удару: менее 1200 Grms

Patrul HDVR9828H-10CH — наиболее вместительное решение среди рассмотренных моделей H-серии для транспорта, где необходимо охватить максимум зон одной системой. Сочетание 8 AHD и 2 цифровых каналов 1080P, большого HDD/SSD-архива, GPS-телематики, автомобильных датчиков и опциональных Wi-Fi и 3G/4G делает модель подходящей для сложных систем видеоконтроля автобусов, крупногабаритного транспорта, спецтехники и больших автопарков.
