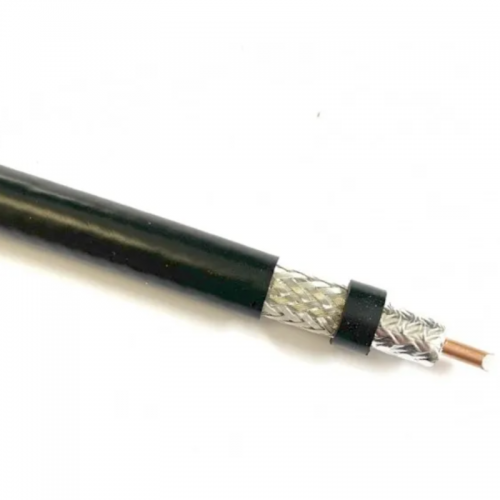

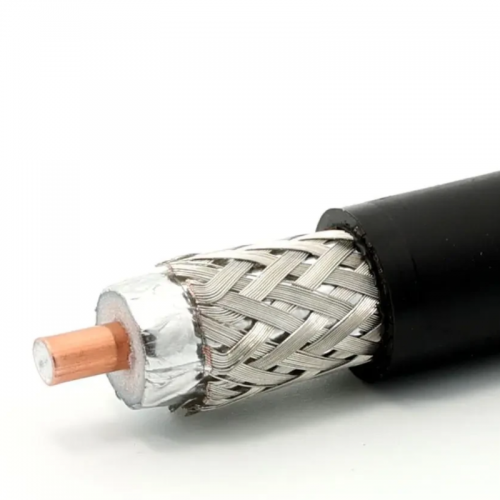

Описание Высокочастотный кабель 50 Ом с низким затуханием PicoCelLink KSR400 PVC RG8

• Волновое сопротивление стандарта 50 Ом
• Центральная жила из омедненного алюминия
• Физически вспененный полиэтиленовый диэлектрик FPE
• Двойной защитный экран от помех
• Плотность медной луженой оплетки 85%
• Внешняя прочная оболочка из ПВХ
• Эффективность экранирования более 90 дБ
• Пиковая рабочая мощность 16 кВт
• Внешний диаметр составляет 10.16 мм
• Скорость распространения радиоволны достигает 85%
• Стойкость к пробою 8000 В
• Рабочая температура от -40 до +80

Высокочастотный коаксиальный кабель разработан для построения профессиональных антенно-фидерных трактов и систем усиления связи. Это надежное решение для подключения репитеров, телекоммуникационного оборудования и создания кабельных сборок для управления дронами.

Он обеспечивает стабильную передачу радиочастотного сигнала на большие расстояния с минимальными потерями. Кабель сохраняет свои электрические свойства как в технических помещениях, так и во время внешнего монтажа в сложных климатических условиях.

Особенности и преимущества модели

Эффективность передачи данных обусловлена продуманной внутренней структурой фидера. Центральный проводник гарантирует оптимальный баланс между высокой проводимостью радиочастотных токов и меньшим весом кабеля по сравнению с цельномедными аналогами.

• Двойное экранирование надежно блокирует внешние электромагнитные помехи
• Вспененный диэлектрик сохраняет стабильность параметров при смене температур
• Безопасный радиус изгиба 51 мм облегчает прокладку сложных трасс
• ПВХ оболочка устойчива к влаге и механическим нагрузкам во время монтажа

Такой инженерный подход позволяет достичь общей эффективности экранирования более 90 дБ. Ваше телекоммуникационное оборудование будет работать стабильно, без риска влияния посторонних шумов на качество связи.

Технические характеристики

Модель KSR400 PVC является качественным аналогом популярных марок классического стандарта RG8. Заявленные характеристики подтверждают устойчивость линии к высоким электрическим нагрузкам и надежность изоляции во время длительной эксплуатации.

Конструктивные материалы и габариты

• Внутренний проводник: омедненный алюминий (CCA), диаметр 2.74 мм
• Диэлектрик: физически вспененный полиэтилен (FPE), диаметр 7.24 мм
• Экранирование: алюминиевая фольга + оплетка из луженой меди (85%)
• Внешняя оболочка: поливинилхлорид (PVC)
• Внешний диаметр кабеля: 10.16 мм

Электрические и эксплуатационные показатели

• Номинальное волновое сопротивление: 50 Ом
• Погонная рабочая емкость: 78.4 пФ/м
• Скорость распространения радиоволны: 85%
• Сопротивление внутреннего проводника постоянному току: 4.91 Ом/км
• Сопротивление внешнего проводника постоянному току: 5.41 Ом/км
• Эффективность экранирования: > 90 дБ
• Напряжение пробоя оболочки: 8000 В
• Пиковая мощность: 16 кВт
• Температурный режим работы: от -40 °C до +80 °C
• Минимальный радиус изгиба: 51 мм

Выбирая этот радиочастотный кабель, вы инвестируете в долговечность ваших коммуникационных линий. Это практичный инструмент, который обеспечит бесперебойную трансляцию сигнала в соответствии с жесткими техническими требованиями вашего проекта.
