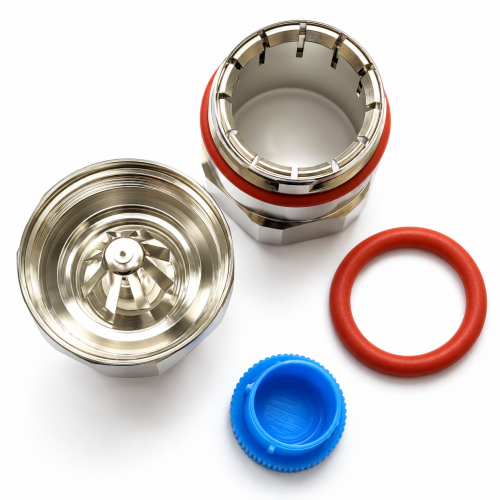

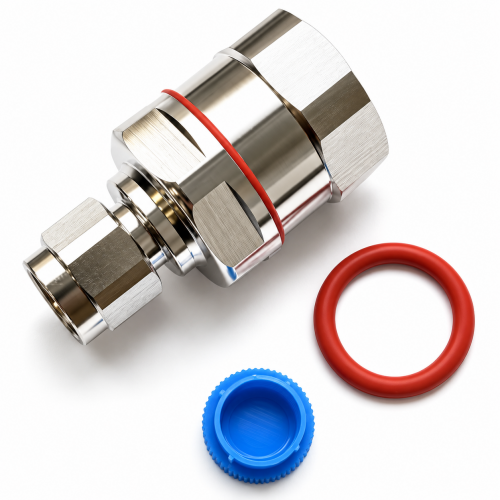

Опис Високочастотний роз'єм N-male для фідера 7/8", 50 Ω, DC–3 GHz, IP67 Picocellink NM-7-8L

• Роз'єм типу N-male для фідерного кабелю 7/8"
• Робочий діапазон частот від DC до 3 GHz
• Хвильовий опір 50 Ω
• Низькі втрати сигналу — Insertion Loss ≤0,05√f dB
• КСХН ≤1,12 у діапазоні 0,8–2,5 GHz
• Низький рівень пасивної інтермодуляції PIM < -155 dBc
• Ступінь захисту IP67 для експлуатації у складних умовах
• Робочий температурний діапазон від -40°C до +85°C
• Срібне покриття центрального контакту
• PTFE-діелектрик та ущільнення із силіконового каучуку
• Механічний ресурс не менше 500 циклів з'єднання
• Відповідність IEC 61169, IEC 60169 та RoHS 2011/65/EU

Коли мова йде про фідерну лінію, якість навіть одного з'єднання безпосередньо впливає на стабільність усієї радіочастотної системи. Picocellink NM-7-8L — прямий високочастотний роз'єм типу N-male, призначений для роботи з фідером 7/8" та створення надійного RF-з'єднання.

Модель розрахована на робочі частоти до 3 GHz, має хвильовий опір 50 Ω, низький рівень внесених втрат і PIM менше -155 dBc. Захист IP67, широкий температурний діапазон та перевірена стійкість до вологи, вібрацій, механічних ударів і корозії дозволяють використовувати NM-7-8L у професійних радіочастотних системах, де важлива стабільність з'єднання протягом тривалого часу.

Особливості та переваги

• Для фідера 7/8". Picocellink NM-7-8L розрахований на підключення коаксіального фідерного кабелю типорозміру 7/8", що дозволяє використовувати його як елемент професійної RF-лінії.

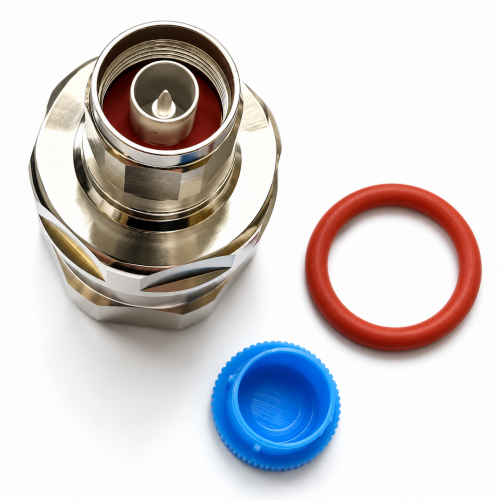

• Інтерфейс N-male. Роз'єм виконаний у форматі N type, male із центральним контактом типу «штир» та прямою конструкцією корпусу.
• Робота до 3 GHz. Діапазон DC–3 GHz дозволяє застосовувати роз'єм у широкому спектрі радіочастотних систем.
• Хвильовий опір 50 Ω. Стандартний імпеданс 50 Ω забезпечує відповідність вимогам професійних високочастотних трактів.
• Низькі внесені втрати. Максимальне типове значення Insertion Loss становить ≤0,05√f dB, що допомагає мінімізувати додаткові втрати сигналу в точці з'єднання.
• Стабільний КСХН. Значення VSWR становить ≤1,12 у діапазоні 0,8–2,5 GHz та ≤1,15 у діапазоні 2,5–3 GHz.
• Низький PIM. Пасивна інтермодуляція становить менше -155 dBc, що важливо для систем із високими вимогами до якості RF-тракту.
• Захищена конструкція IP67. Роз'єм пройшов випробування на герметичність відповідно до IEC 60529 та має ступінь захисту IP67.
• Робота в широкому температурному діапазоні. NM-7-8L розрахований на експлуатацію при температурі від -40°C до +85°C.
• Матеріали для стабільного електричного контакту. Внутрішній провідник виготовлений із бронзи та має срібне покриття, корпус і гайка виконані з латуні. Для корпусу використовується покриття на основі олова Ternary alloy, а гайка має нікельоване покриття.
• PTFE-діелектрик. Як ізолятор використовується PTFE (тефлон), а ущільнювальний елемент виготовлений із силіконового каучуку.
• Стійкість до зовнішніх впливів. Конструкція пройшла випробування на вологість, температурний шок, вібрації, механічні удари та корозію.
• Ресурс не менше 500 з'єднань. Механічна зносостійкість роз'єму становить ≥500 циклів підключення, що дозволяє використовувати його в системах із тривалим терміном експлуатації.

Технічні характеристики

Основні параметри

• Модель: Picocellink NM-7-8L
• Тип: високочастотний коаксіальний роз'єм
• Інтерфейс: N type
• Виконання: N-male
• Тип центрального контакту: штир

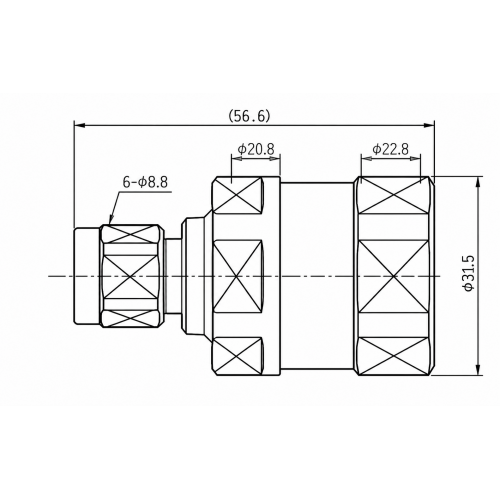

• Тип корпусу: прямий (Straight)
• Сумісний кабель: 7/8"
• Стандарти: IEC 61169, IEC 60169
• Механічна зносостійкість: ≥500 з'єднань
• Гарантія: 24 місяці

Електричні характеристики

• Хвильовий опір: 50 Ω
• Робочий діапазон частот: DC–3 GHz
• Insertion Loss: ≤0,05√f dB, max
• VSWR, 0,8–2,5 GHz: ≤1,12
• VSWR, 2,5–3 GHz: ≤1,15
• PIM: < -155 dBc
• Напруга пробою діелектрика: 2000 V
• Опір внутрішнього контакту: ≤1,0 mΩ
• Опір зовнішнього контакту: ≤0,25 mΩ
• Опір ізоляції: ≥5000 MΩ

Конструкція та матеріали

• Внутрішній провідник: бронза
• Покриття внутрішнього провідника: срібло
• Ізолятор: PTFE
• Корпус: латунь
• Покриття корпусу: сплав на основі олова (Ternary alloy)
• Ущільнення: силіконовий каучук
• Гайка: латунь
• Покриття гайки: нікель

Умови експлуатації та захист

• Робоча температура: -40°C...+85°C
• Ступінь захисту: IP67
• Випробування на герметичність: IEC 60529
• Випробування на корозію: IEC 60068-2-52, 48 год
• Стійкість до вологи: IEC 61169-1, п. 9.4.3
• Температурний шок: IEC 61169-1, п. 9.4.4
• Вібраційна стійкість: IEC 61169-1, п. 9.3.3
• Стійкість до механічного удару: IEC 60068-2-27
• Відповідність RoHS: RoHS 2011/65/EU

Picocellink NM-7-8L — це не просто перехідний елемент між кабелем та обладнанням, а відповідальна частина радіочастотного тракту. Поєднання 50 Ω, діапазону до 3 GHz, низького PIM < -155 dBc, IP67 та стійкості до складних умов експлуатації робить його практичним вибором для професійного підключення фідера 7/8", де потрібні мінімальні втрати та стабільний контакт.
