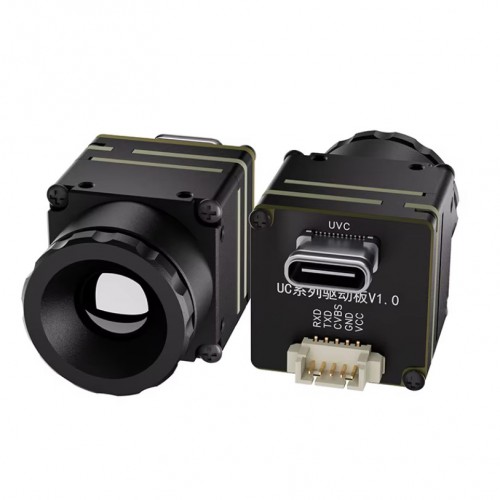

Опис Тепловізійний модуль 640x512 з VOx-детектором та лінзою 9мм Patrul UC640

• Матриця VOx роздільною здатністю 640x512
• Крок пікселя становить 12 мкм
• Частота оновлення кадрів 50 Гц
• Температурна чутливість менше 25 мК
• Дистанція виявлення об'єктів 900 метрів
• Широкий кут огляду 46.2 градусів
• Надкомпактні габарити 21x21x29.8 мм
• Плавне цифрове наближення до 8х
• Низьке енергоспоживання до 0.8 Вт
• Підтримка систем Android та Linux
• Гнучке живлення від 4.5 до 18В
• Інтерфейси передачі USB та CVBS
• Наявність SDK для розробників ПЗ

Patrul UC640 9 мм — це флагманське рішення в лінійці компактних тепловізорів, яке пропонує професійну якість зображення у мініатюрному форм-факторі. Цей модуль необхідний для розробки високоефективних дронів, систем автономного спостереження та засобів нічного бачення, де чіткість картинки є критичною. У військових цілях він стає ключовим елементом розвідки, дозволяючи бачити ворога на великій відстані навіть через щільний дим, пил чи рослинність.

Завдяки роздільній здатності 640x512, ви отримуєте в рази більше візуальної інформації порівняно зі стандартними моделями. Це інструмент для тих, хто не готовий на компроміси в питаннях безпеки та точності ідентифікації цілей.

Переваги та оптичні можливості

Головною перевагою Patrul UC640 є поєднання високої роздільної здатності матриці з широким кутом огляду. Це дозволяє одночасно контролювати величезну територію та зберігати високу деталізацію кожного об'єкта в кадрі. Детектор на основі оксиду ванадію (VOx) забезпечує неймовірну стабільність зображення без зайвих шумів навіть при тривалій роботі пристрою.

• Роздільна здатність 640x512: забезпечує кришталево чітке зображення, що дозволяє розгледіти дрібні деталі на великих дистанціях.
• Чутливість NETD <= 25мК: модуль бачить навіть найменшу різницю температур, малюючи контрастну картинку в найгірших метеоумовах.
• Кут огляду 46.2 x 37.7 градусів: такий широкий захват сцени ідеально підходить для швидкого пошуку об'єктів на відкритій місцевості.
• Дальність ідентифікації 113 м: ви можете точно розпізнати характер об'єкта, не наближаючись до нього впритул.
• Цифровий зум до 8х: дає змогу миттєво масштабувати зображення для детального вивчення віддаленої зони інтересу.

Завдяки цим характеристикам використання модуля стає максимально ефективним: оператор витрачає менше часу на сканування території та швидше приймає рішення. Широкий кут огляду в поєднанні з деталізацією 640-ї матриці робить цей пристрій кращим вибором для професійної панорамної зйомки в тепловому спектрі.

Технічні характеристики

Технічне досконалість Patrul UC640 підкріплюється високою частотою оновлення кадрів 50 Гц. Це забезпечує абсолютну плавність відео без ефекту "зависання" чи розмиття, що критично важливо при спостереженні з літаючих платформ або автомобілів, що рухаються. Крім того, наявність розширеного SDK дозволяє розробникам інтегрувати тепловізійний потік у програмне забезпечення на базі Windows, Android або Linux для автоматизації процесів виявлення об'єктів.

Керування та обробка зображення:

• Інтерфейси керування: USB та UART (швидкість 115200).
• Режими затвора: автоматичний (Auto Shutter) та режим із затвором.
• Корекція зображення: підтримка NUC та Lid-калібрування через ПК або UART.
• Колірні палітри: White Hot, Black Hot, Red Hot, Iron Red та інші.

Живлення та інтерфейси підключення:

• Вхідна напруга: USB (5В) або широкий діапазон від 4.5В до 18В.
• Споживання енергії: наднизьке, не більше 0.8 Вт.
• Відеовиходи: цифрові USB/UVC та аналоговий CVBS.
• Роз'єми: Type-C та 5-контактний SMD з кроком 1.25 мм.

Фізичні та експлуатаційні дані:

• Робочі температури: від -20 до +60 градусів за Цельсієм.
• Спектральний відгук: діапазон 8~14 мкм.
• Розміри: 21 х 21 х 29.8 мм (без урахування роз'ємів).

Важливою особливістю є можливість живлення модуля від широкого діапазону напруги (4.5-18В), що дозволяє підключати його безпосередньо до бортової мережі більшості безпілотників без додаткових стабілізаторів. Наднизьке енергоспоживання до 0.8 Вт гарантує, що пристрій не буде суттєво розряджати основну батарею вашої системи. Одночасна підтримка цифрового USB та аналогового CVBS виходів робить цей модуль універсальним інструментом, сумісним як із сучасним цифровим обладнанням, так і з класичними аналоговими відеопередавачами.

Patrul UC640 9 мм — це передовий тепловізійний модуль, який поєднує в собі професійну роздільну здатність та неймовірну компактність. Він створений для вирішення складних тактичних та промислових завдань, де кожна деталь має значення. Обираючи цю модель, ви отримуєте надійність, широкі можливості інтеграції та найкращу якість зображення у своєму класі.
