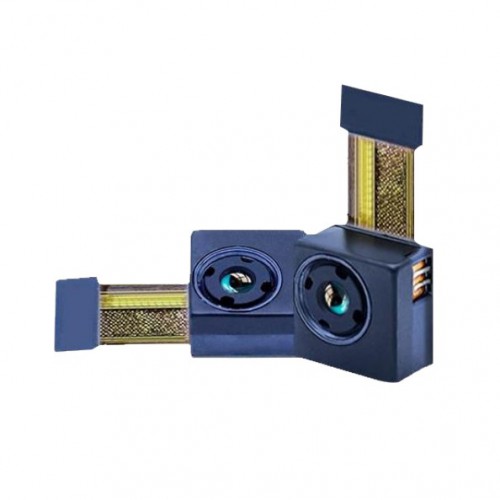

Опис Професійний тепловізійний модуль з об'єктивом 3.2мм 256х192 Patrul Tiny2C

• Матриця VOx роздільною здатністю 256x192
• Крок пікселя детектора 12мкм
• Мініатюрні габарити 13.2х13.2х8.75мм
• Широкий кут огляду 56х42°
• Вимірювання температур до 550°C
• Частота оновлення кадрів 25Гц
• Підтримка MIPI та USB інтерфейсів
• Робота при температурах -40...80°C
• Точність вимірювання ±2°C або ±2%
• Наднизьке енергоспоживання до 0.8Вт
• Чутливість NETD менше 50мК
• Цифровий зум від 1х до 8х
• Ударостійкість корпусу 80g @ 4ms

Patrul Tiny2C — це вершина інженерної думки у сфері мікротепловізорів, де розмір пристрою менший за монету. Модуль ідеально підходить для розробників мікродронів, інтелектуальних систем безпеки та медичного діагностичного обладнання. У військовому застосуванні його надмала вага дозволяє створювати портативні тактичні пристрої, які не обтяжують бійця, але забезпечують надійний огляд у повній темряві. Це професійне ядро для тих, хто прагне інтегрувати потужний тепловізійний функціонал у максимально обмежений простір.

Переваги та оптичні особливості модуля

Оптична система Patrul Tiny2C базується на 3.2-міліметровому об'єктиві з фіксованим фокусом, що забезпечує чудову чіткість без необхідності ручного налаштування. Використання неохолоджуваного детектора на основі оксиду ванадію (VOx) гарантує стабільну передачу теплових даних навіть при інтенсивному русі об’єктів.

• Широкий кут огляду 56х42°: дозволяє миттєво оцінювати ситуацію на великій ділянці без зайвого панорумування.
• Чутливість NETD ≤ 50мК: пристрій розрізняє мінімальні коливання температури, малюючи контрастне зображення в тумані.
• Дистанція виявлення 320 м: забезпечує впевнений візуальний контроль на відстані, достатній для розвідувальних завдань.
• Ідентифікація цілі на 40 м: дозволяє чітко розпізнати об'єкт та прийняти правильне тактичне рішення.
• Цифрове наближення до 8х: дає змогу детально вивчити зону інтересу без фізичного наближення до джерела тепла.

Така оптика робить модуль універсальним інструментом для швидкого пошуку об'єктів. Висока щільність пікселів (12 мкм) забезпечує плавність ліній на картинці, що робить спостереження комфортним та ефективним. Завдяки цим показникам Tiny2C стає ідеальним вибором як для промислової енергодіагностики, так і для нічного патрулювання.

Технічні характеристики

Програмна та апаратна гнучкість Patrul Tiny2C забезпечується підтримкою SDK для всіх популярних платформ, включаючи Windows, Android, Linux та системи RTOS. Це дозволяє програмістам легко інтегрувати тепловізійний потік у свої додатки та автоматизувати аналіз даних. Модуль підтримує автоматичну корекцію затвора (NUC), що позбавляє користувача необхідності вручну калібрувати картинку під час роботи.

Інтерфейси та живлення:

• Аналогові відеоінтерфейси: DVP, VOSPI, MIPI та USB
• Керування пристроєм: IIC, USB та UART
• Напруга живлення: 5V (Analog), 3.3V та 1.8V
• Специфікація конектора: OK-118-RF40 / 2-35

Вимірювання та обробка:

• Діапазон вимірювання (High Quality): від -15°C до +150°C
• Широкий діапазон вимірювання: від +50°C до +550°C
• Режими зображення: White Hot, Black Hot та інші палітри
• Налаштування: регулювання яскравості, контрасту та Image Enhancement

Захист та умови роботи:

• Стійкість до вібрацій та ударів: 80g @ 4ms
• Спектральний відгук: від 8 до 14 мкм
• Енергоспоживання: надзвичайно низьке, ≤ 0.8 Вт

Особливої уваги заслуговує здатність модуля працювати в екстремальних температурах від -40°C до +80°C, що робить його придатним для використання в суворих кліматичних умовах. Точність вимірювання ±2°C у поєднанні з підтримкою біологічних вимірювань температури відкриває шлях до використання модуля в сучасних медичних безконтактних системах. Ударостійкість на рівні 80g гарантує збереження пристрою при жорстких посадках або активній експлуатації на промисловому обладнанні.

Patrul Tiny2C — це безкомпромісне поєднання мікроскопічного розміру та промислової точності. Він пропонує розробникам та фахівцям безпеки інструмент, який не має аналогів за співвідношенням ваги до продуктивності. Обираючи цю модель, ви отримуєте надійність професійного тепловізора у форм-факторі, що поміщається на кінчику пальця.
