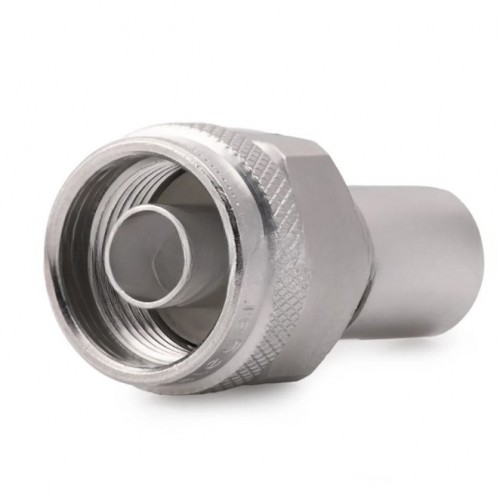

Опис N штир роз’єм PicocelLink SLL-400 обтиск/обтиск

• Підтримка частот до 11 ГГц
• Хвильовий опір 50 Ом
• Ізоляційний опір ≥ 5 ГОм
• Робоча напруга до 1 кВ
• Високоякісні матеріали з покриттями
• Стійкість до перепадів температур
• Понад 500 циклів з’єднання
• Широка сумісність із кабелями G37

N штир роз’єм PicocelLink SLL-400 обтиск/обтиск — це високочастотний коаксіальний з’єднувач, розроблений для роботи з кабелями групи G37. Його конструкція передбачає надійне механічне з’єднання шляхом обтиску, що забезпечує мінімальні втрати сигналу та стабільну передачу даних у широкому частотному діапазоні. Завдяки використанню високоякісних матеріалів і стійких покриттів, роз’єм придатний для застосування в телекомунікаційних системах, антенних установках, базових станціях та інших професійних рішеннях, де критичним є рівень сигналу та довговічність з’єднання.

Матеріали та покриття

Центральний контакт:

• Матеріал: CuZn39Pb3
• Покриття: Cu2Ag5

Обтискна гільза:

• Матеріал: Cu Sf w
• Покриття: CuSnZn3

Інші металеві частини:

• Матеріал: CuZn39Pb3
• Покриття: CuSnZn3

Діелектрик:

• Матеріал: PTFE

Прокладка:

• Матеріал: Силіконовий ущільнювач

Електричні характеристики

• Хвильовий опір: 50 Ом
• Частотний діапазон: Від 0 до 11 ГГц
• Опір центрального контакту: Не більше ніж 1.5 мОм
• Опір зовнішнього контакту: Не більше ніж 1.0 мОм
• Ізоляційний опір: Не менше ніж 5 ГОм
• Робоча напруга: До 1 кВ, СКЗ, 50 Гц
• Витримка по напрузі: До 2.5 кВ, СКЗ, 50 Гц

Механічні та експлуатаційні характеристики

Роз’єм розрахований на інтенсивну експлуатацію й витримує понад 500 циклів з’єднання без втрати електричних чи механічних властивостей. Завдяки герметичності та зносостійкій конструкції, пристрій забезпечує стабільну роботу навіть в умовах вібрацій, вологості чи частих підключень.

Виріб відповідає міжнародному стандарту IEC 61169-16, а також має кліматичну категорію за IEC 60068-1: 55/155/21, що свідчить про його стійкість до екстремальних температур і довговічність при експлуатації на відкритому повітрі або в промисловому середовищі.

Сумісність із кабелями

Роз’єм повністю сумісний з коаксіальними кабелями групи G37, зокрема:

• СЛЛ-400
• SLL-400-SF
• SLL-400-SFP
• SLL-400-FP
• RG-8/U
• ЛМР-400
• TZC 500 32
• 9913F
• 2.7/7.3 Аф
• 2.7/7.3 CF
• 213CRT7 LOW LOSS
• 7810A
• 9913
• 9914
• C2FCP
• C2FP
• УНТ-400
• EC 400
• ФВЧ 400
• MRC 400 AFB
• BBK-400
• WCX400
• SPEEDFOAM 400 HFJ
• RF 400 TT

Тип монтажу

Обтиск/обтиск (без пайки).

Монтаж здійснюється за допомогою обтискного інструмента, що гарантує швидке, надійне і довговічне з’єднання без додаткових витрат часу та матеріалів.
