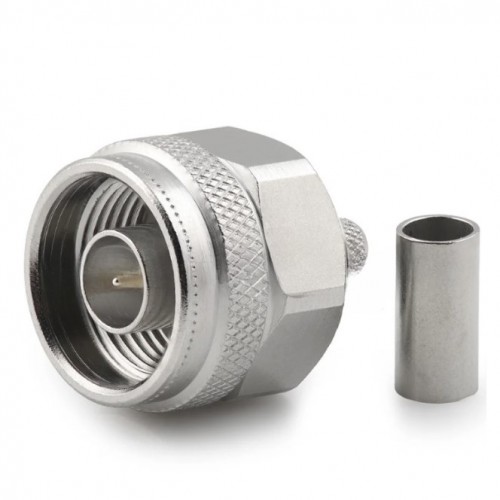

Опис N штир роз’єм PicocelLink RG-58C/U обтиск/обтиск

• Робоча частота до 11 ГГц
• Низьке відбиття сигналу на всіх діапазонах
• Волновий опір 50 Ом
• Стійкість до високої напруги — до 2.5 кВ
• Високий рівень ізоляції — не менше 5 ГОм
• Сумісність з популярними кабелями групи G1
• Більше ніж 500 циклів з’єднання
• Відповідність міжнародному стандарту IEC 61169-16

N штир роз’єм PicocelLink RG-58C/U обтиск/обтиск — це надійний коаксіальний з’єднувач для радіочастотних ліній, що працює в широкому діапазоні частот до 11 ГГц. Його конструкція адаптована для кабелів групи G1, а метод монтажу обтиском дозволяє легко встановлювати роз’єм без пайки, забезпечуючи надійне електричне з’єднання і високу механічну стабільність.

Матеріали та покриття

• Корпус і контактні частини виготовлені з латуні марки CuZn39Pb3 — сплаву з високими електропровідними властивостями та хорошою механічною міцністю. Такий матеріал стійкий до деформацій, довго зберігає форму та має стабільну електричну характеристику.
• Для покриття центрального контакту застосовано срібло (Cu2Ag5), що значно знижує перехідний опір і покращує провідність, особливо в умовах високих частот. Зовнішній контакт, гільза та інші елементи покриті сплавом олова і цинку (CuSnZn3), що забезпечує захист від корозії та стабільну роботу в умовах вологи й перепадів температур.
• Діелектричний елемент виконано з PTFE (фторопласт) — одного з найстійкіших матеріалів для ізоляції, який зберігає свої властивості в широкому температурному діапазоні. Ущільнювальний елемент — із силіконового матеріалу, що гарантує герметичність з’єднання навіть при тривалому використанні.

Електричні характеристики

• Волновий опір: 50 Ом
• Частотний діапазон: від 0 до 11 ГГц
• Коефіцієнт відбиття (ослаблення сигналу):
• На частоті 1 ГГц: –34 дБ
• На частоті 2 ГГц: –29 дБ
• На частоті 4 ГГц: –25 дБ
• На частоті 11 ГГц: –24 дБ

• Опір центрального контакту: не більше ніж 1.5 мОм
• Опір зовнішнього контакту: не більше ніж 1.0 мОм
• Ізоляційний опір: не менше ніж 5 ГОм
• Витримка по напрузі: до 2.5 кВ, СКЗ, 50 Гц

Механічні та експлуатаційні властивості

Роз’єм розрахований на понад 500 повних циклів підключення і відключення, що дозволяє використовувати його в умовах частого монтажу без втрати надійності. Конструкція відповідає стандарту IEC 61169-16, а кліматична категорія 55/155/21 згідно з IEC 60068-1 засвідчує стійкість до широкого температурного діапазону, вологи, пилу та інших зовнішніх впливів.

Сумісність із кабелями

Роз’єм сумісний із кабелями групи G1:

• RG-58C/U
• 7806A
• 9907
• УНТ-195
• ФВЧ 195
• KX 15
• ЛМР-195
• WCX195
• Low Loss 195

Тип монтажу

Обтиск/обтиск — простий та ефективний метод встановлення, який не потребує пайки. Забезпечує надійне з’єднання з високою електричною стабільністю навіть при тривалому використанні.
