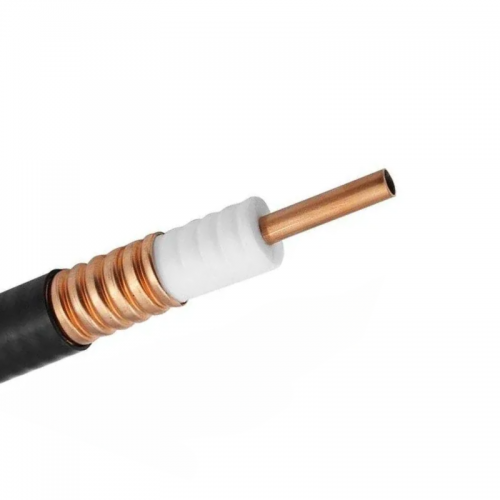

Опис Коаксіальний кабель PicocelLink HCAAY(Z)-50-6 1/4" для телекомунікаційних систем

• Імпеданс 50±1.5 Ом
• Ємність 77.5 пФ/м
• Швидкість поширення сигналу 86 %
• Частота зрізу 18.6 ГГц
• Максимальна потужність 11 кВт
• Опір ізоляції 5000 МОм·км
• Радіус одинарного вигину 45 мм
• Температурний діапазон експлуатації -55…+85 ℃ (PE)

Коаксіальний кабель PicocelLink HCAAY(Z)-50-6 1/4" створений для сучасних систем зв’язку, де потрібна висока пропускна здатність і надійність на довгій дистанції. Завдяки використанню якісних матеріалів — мідно-алюмінієвого провідника, пінополіетиленового діелектрика та гофрованої мідної трубки як зовнішнього провідника — кабель демонструє низькі втрати і відмінну стійкість до механічних навантажень. Він підходить для побудови антенних фідерних ліній, базових станцій мобільного зв’язку та різних телекомунікаційних рішень, де кожен децибел має значення.

Електричні характеристики

Цей кабель розроблений для стабільної роботи у широкому діапазоні частот, забезпечуючи низькі втрати та відмінну якість сигналу. Він гарантує точність і стабільність навіть у складних умовах експлуатації.

• Імпеданс 50±1.5 Ом
• Ємність 77.50 пФ/м
• Швидкість поширення сигналу 86 %
• Частота зрізу 18.60 ГГц
• Максимальна потужність 11.0 кВт
• Опір ізоляції 5000 МОм·км
• PIM (2×43 dBm) Max -160 dBc

Показники VSWR:

• 800–1000 МГц ≤1.12
• 1700–2200 МГц ≤1.13
• 2300–2400 МГц ≤1.15
• 2700–3800 МГц ≤1.18
• 4800–5000 МГц ≤1.20

Конструкція та матеріали

PicocelLink HCAAY(Z)-50-6 має міцну конструкцію, яка забезпечує не тільки ефективність передачі сигналу, але й довговічність у роботі.

• Внутрішній провідник: мідно-алюмінієвий (Copper Clad Aluminum) 2.60±0.05 мм
• Діелектрик: спінений поліетилен (Foam PE) 6.50±0.15 мм
• Зовнішній провідник: гофрована мідна трубка 7.70±0.20 мм
• Захисна оболонка: чорний PE або LSZH 8.90±0.25 мм

Механічні та температурні властивості

Кабель витримує активну експлуатацію у складних умовах монтажу завдяки високій гнучкості та міцності.

• Радіус одинарного вигину 45 мм
• Радіус повторного вигину 80 мм

Монтажна температура:

• PE: -40…+60 ℃
• LSZH: -20…+60 ℃

Робоча температура:

• PE: -55…+85 ℃
• LSZH: -30…+80 ℃

Коаксіальний кабель PicocelLink HCAAY(Z)-50-6 1/4" — це рішення для тих, хто потребує стабільного сигналу, низьких втрат і довговічності. Його характеристики роблять модель ідеальною для використання в антенних системах мобільного зв’язку, телекомунікаційних мережах і радіотехнічних комплексах. Завдяки поєднанню надійної конструкції та високих електричних параметрів цей кабель стане надійною основою для будь-якої сучасної інфраструктури зв’язку.
