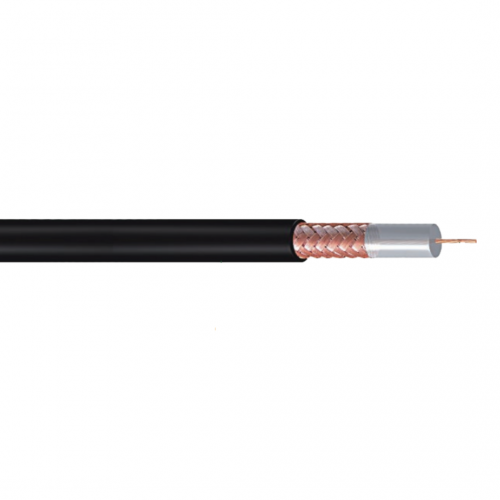

Опис Коаксіальний кабель для передачі сигналу із мідним екраном та мінімальними втратами на високих частотах PicocelLink RG213

• Внутрішній провід мідний багатожильний
• Діелектрик із суцільного PE
• Подвійне мідне обплетення
• Зовнішня оболонка PE/PVC/LSZH
• Опір хвильовий 50 Ом
• Ємність лінійна 101 пФ/м
• Швидкість поширення сигналу — 66%
• Макс. робоча напруга 1500 В
• Макс. частота роботи 1000 МГц
• Втрати на 100 м — низькі

PicocelLink RG213 — це кабель, який обирають ті, хто хоче отримати стабільний, чистий і передбачуваний сигнал навіть на довгих трасах. Він чудово почувається у системах зв’язку, радіочастотних трактів, антенно-фідерних ліній, CCTV-рішень та професійних телекомунікаційних мереж. Якщо ви плануєте налаштовувати радіостанцію, підключати антену, працювати з репітерами або створювати мережу з мінімальними втратами — ця модель забезпечує саме той рівень надійності, який рятує від «плаваючої» якості сигналу та сторонніх перешкод.

Особливості та переваги моделі

• Щільне мідне обплетення (168×0.15 мм) створює відмінний екран, який помітно знижує завади та підвищує стабільність передачі.
• Товстий діелектрик (7.24±0.20 мм) гарантує стабільність хвильового опору та відсутність спотворень навіть у складних умовах.
• Низькі втрати на високих частотах, завдяки чому кабель чудово працює із сучасним обладнанням до 1 ГГц.
• Захисна оболонка з PE/PVC/LSZH дозволяє обирати варіант для зовнішнього або внутрішнього монтажу, включно з пожежобезпечними умовами.
• Діапазон робочих температур від –40°C до +85°C (залежно від матеріалу оболонки) — кабель витримує і сильний мороз, і спеку.

Технічні характеристики

Конструкція кабелю

• Внутрішній провідник: 7×0.752 мм (мідь або луджена мідь)
• Діелектрик: суцільний PE, Ø 7.24±0.20 мм
• Оплетення: мідне/лужене, 168×0.15 мм
• Зовнішня оболонка: PE, PVC або LSZH
• Зовнішній діаметр: 10.29±0.25 мм

Електричні параметри

• Хвильовий опір: 50±2 Ом
• Ємність: 101 пФ/м
• Коефіцієнт швидкості: 66%
• Максимальна напруга: 1500 В
• Максимальна частота роботи: 1000 МГц
• Мінімальний радіус вигину: 100 мм

Параметри VSWR (максимальні)

• 30–300 МГц: 1.20
• 300–800 МГц: 1.25
• 800–1000 МГц: 1.35
• 1000–3000 МГц: 1.40

Температурні режими

• Монтаж (PE): –40…+60°C
• Монтаж (LSZH/PVC): –25…+60°C
• Експлуатація (PE): –40…+85°C
• Експлуатація (LSZH/PVC): –25…+70°C

Втрати сигналу, дБ/100 м (20°C)

• 100 МГц: 7.30
• 200 МГц: 10.60
• 400 МГц: 15.30
• 800 МГц: 23.60
• 1500 МГц: 33.90
• 2000 МГц: 39.60
• 3000 МГц: 47.70

Хвильовий опір 50 Ом — це стандарт для професійних RF-систем, антен та телекомунікаційного обладнання. Він гарантує узгодження з більшістю передавачів і приймачів без додаткових адаптерів. Низький рівень затухання на частотах до 1 ГГц забезпечує чистий сигнал навіть на довгих лініях. А щільне оплетення не лише зменшує перешкоди, але й суттєво підвищує стабільність роботи у міському радіонавантаженому середовищі.

PicocelLink RG213 — це кабель, який не підводить. Надійний, стійкий, точно розрахований та перевірений на практиці. Якщо вам потрібна стабільність і висока якість передачі сигналу для серйозних завдань — цей варіант стане правильною інвестицією. Він підходить для систем, де збій недопустимий, а якість зв’язку має бути прогнозованою щодня.
