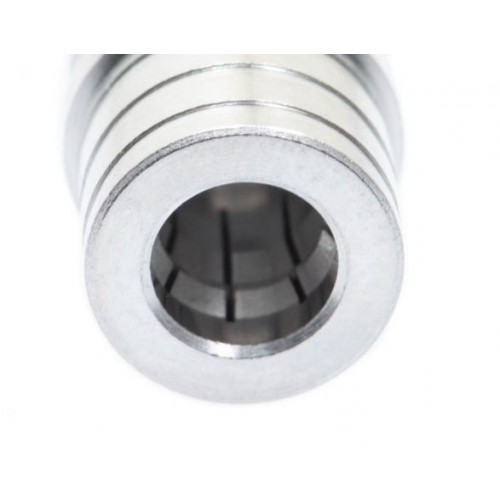

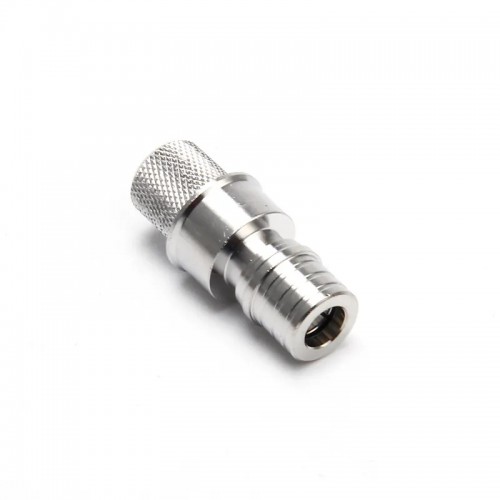

Описание Разъем высокочастотный Picocellink QMA Male для кабеля RG8, LMR400 обжим

• Быстросъемный коннектор QMA Male для мгновенной фиксации
• Совместим с коаксиальными кабелями RG8, LMR400, 7D-FB
• Рабочий диапазон частот от 0 до 11000 МГц
• Волновое сопротивление 50 Ом, VSWR до 1.25
• Свободное вращение кабеля вокруг оси после подключения
• Надежный контакт в условиях вибрации и сильной тряски
• Корпус из латуни с защитным никелевым покрытием
• Позолоченный центральный контакт для минимизации потерь сигнала
• Стабильная эксплуатация при температурах от -65 до +90°C
• Совместимость с пультами управления БПЛА линейки DJI

Высокочастотный разъем Picocellink QMA Male разработан для организации стабильных соединений в телекоммуникационном и военном оборудовании. Его конструкция оптимизирована для обеспечения минимальных потерь сигнала на высоких частотах, а также для оперативного развертывания систем связи без использования резьбовых механизмов.

Электрические параметры и надежность

Данная модель коннектора предназначена для работы в суровых условиях и гарантирует бесперебойность линий связи.

• Передача сигнала: Волновое сопротивление составляет 50 Ом при поддержке частот до 11000 МГц. Показатель коэффициента стоячей волны (VSWR) не превышает 1.25, что подтверждает высокую эффективность передачи энергии.
• Устойчивость к среде: Изделие адаптировано к температурным колебаниям от -65 до +90 °C. Конструкция эффективно противодействует механическим вибрациям и тряске во время нестационарного использования.

Механизм подключения и материалы

Название серии QMA происходит от слова "quick" (быстро), что указывает на оптимизированный метод подключения. Контакт создается путем непосредственного втыкания коннектора в соответствующее гнездо (Female). Подключенный кабель сохраняет способность вращаться вокруг своей оси, что предотвращает его перекручивание при активном перемещении.

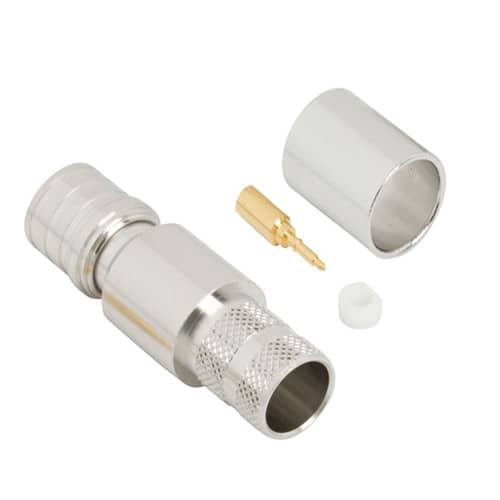

Внутренняя структура разъема базируется на профессиональной компонентной базе:

1. Корпус выполнен из латуни и покрыт никелем (Ni) для повышения износостойкости.
2. В роли диэлектрика выступает тетрафторэтилен (TFE).
3. Для обеспечения стабильной проводимости центральный контакт имеет слой позолоты (Au).

Специфика монтажа и применение

Коннектор монтируется на коаксиальные кабели типов RG8, LMR400, 7D-FB и их аналоги. Процесс монтажа включает пайку или обжим центрального пина, а также фиксацию внешнего экрана металлической гильзой. Гильза обжимается инструментом с шестигранником размером 0.429 дюйма (11 мм).

Сфера применения преимущественно охватывает создание кабельных удлинителей для выноса антенн за пределы укрытия. Коннектор массово используется для модернизации пультов управления БПЛА бренда DJI, включая модели Mavic, Spark, Phantom, Inspire, Matrice и Agras.
