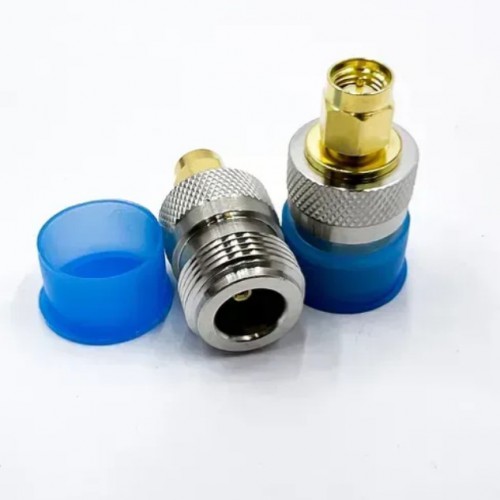

Описание Разъем PicocelLink SMA Male на N Female

• Позволяет соединить устройства с несовместимыми разъёмами без доработки
• Работает в широком частотном диапазоне до 6–11 ГГц
• Волновое сопротивление 50 Ом обеспечивает стабильную передачу сигнала
• Низкие потери и минимальное отражение сигнала
• Подходит для антенн, ретрансляторов, RF-модулей, лабораторного оборудования
• Изготовлен из прочных, износостойких материалов для длительной эксплуатации

Разъём PicocelLink SMA Male – N Female — это компактный и надёжный переходник для соединения коаксиальных кабелей или устройств с разъёмами разных типов. Он особенно полезен, когда одна часть системы оснащена SMA-разъёмом, а другая — N-разъёмом. Такой адаптер экономит время, упрощает монтаж и исключает необходимость использовать дополнительные кабели или нестандартные решения.

SMA Male — это внешний резьбовой разъём с центральным штырем, а N Female — более крупный и устойчивый коаксиальный разъём с внутренней резьбой. Их комбинация обеспечивает прочное соединение и устойчивость к помехам, что критично в радио- и телекоммуникационном оборудовании.

Технические характеристики

• Тип разъёма A: SMA Male (наружная резьба, центральный штырь)
• Тип разъёма B: N Female (внутреннее гнездо, фиксированное крепление)
• Рабочий диапазон частот: до 6 ГГц (возможны варианты до 11 ГГц)
• Волновое сопротивление: 50 Ом
• Коэффициент отражения:
• 34 дБ на 1 ГГц
• 29 дБ на 2 ГГц
• 25 дБ на 4 ГГц
• 24 дБ на 11 ГГц

• Материал корпуса: латунь с никелевым или хромовым покрытием
• Контактные элементы: латунь или бериллиевая бронза с позолотой
• Диэлектрик: PTFE (фторопласт)
• Монтаж: ручной, без пайки

Механические и эксплуатационные характеристики

Разъём рассчитан на более 500 циклов подключения без ухудшения контакта и механической стабильности. Благодаря качественной конструкции он устойчив к влаге, вибрациям, перепадам температуры и внешним воздействиям. Герметизация и прочность корпуса делают его подходящим для использования как в помещении, так и на улице — на мачтах, стенах, стойках или внутри телеком-оборудования.

Применение и совместимость

• Wi-Fi, LTE, GSM-антенны и усилители сигнала
• Телекоммуникационное оборудование, модемы, ретрансляторы
• Лабораторные и измерительные приборы
• SDR, RF-модули и системы приёма/передачи сигнала
• Совместим со всеми стандартными SMA Male и N Female разъёмами
