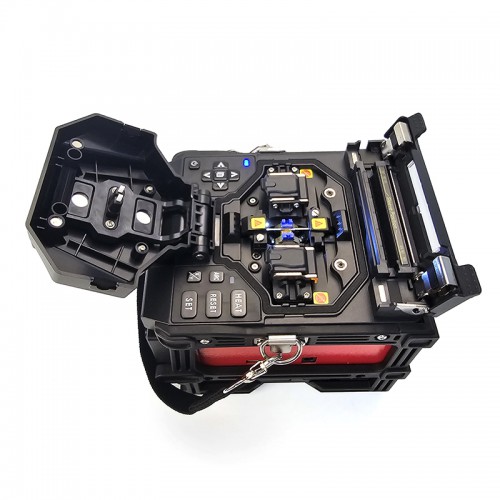

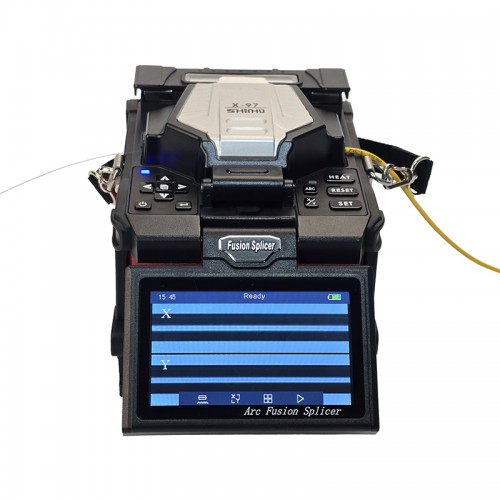

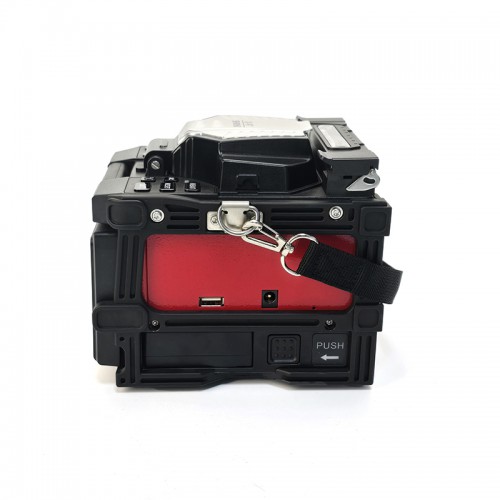

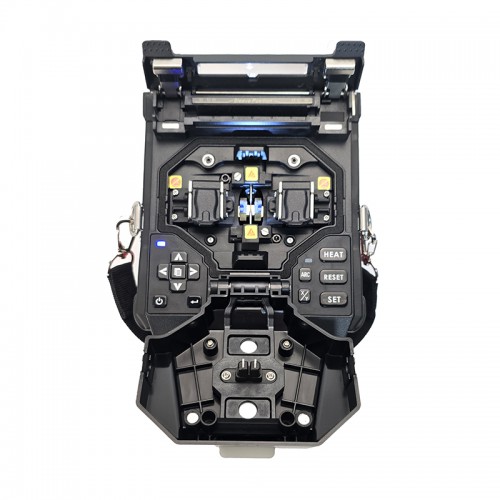

Описание Оптический сварочный аппарат для FTTH, FTTH, CATV 5200mAh SHINHO X-97

• Компактный и легкий дизайн для удобной переноски
• Автоматическая сварка оптики всего за 7 секунд
• Быстрый нагрев термоусадочных гильз за 26 секунд
• Аккумулятор на 250 циклов сварки и нагрева
• Калибровка дуги в режиме реального времени
• Ресурс электродов рассчитан на более 4000 разрядов
• Цветной сенсорный экран с диагональю 4.3 дюйма
• Индуктивная печка работает только при наличии волокна
• Сохранение до 8000 записей в истории устройства
• Полная совместимость с проектами FTTx, FTTH и CATV

Монтаж и обслуживание оптоволоконных линий связи часто происходит в тесных помещениях, подъездах или на высоте, где каждый лишний килограмм оборудования усложняет работу. В таких условиях специалистам нужен надежный и портативный прибор, который легко переносить, но который при этом обеспечивает высокую точность соединения стекла без потери сигнала. Автоматический сварочный аппарат берет на себя наиболее ответственную часть работы: он самостоятельно выравнивает волокна и выполняет сварку электрической дугой, гарантируя стабильный результат при любой погоде.

Модель SHINHO X-97 специально разработана для проектов FTTx, FTTH (оптика до квартиры или дома) и сетей кабельного телевидения (CATV). Это удобное решение для телекоммуникационных компаний и интернет-провайдеров, чьи бригады ежедневно работают с обычным "голым" волокном, пигтейлами или абонентским дроп-кабелем. Благодаря небольшому весу, удобному меню и умной автоматике, этот аппарат позволяет быстро выполнять монтажные работы прямо на объекте, не требуя от оператора длительных ручных настроек.

Особенности и преимущества модели

• Портативность и удобство: Малые габариты и вес около 2 кг делают устройство очень легким в транспортировке и комфортным для работы в ограниченном пространстве.
• Высокая скорость операций: Сварка волокна занимает от 7 до 12 секунд, а процесс термоусадки гильзы — от 20 до 26 секунд, что существенно ускоряет общее время прокладки сети.
• Точное и умное выравнивание: Две высокочувствительные камеры обеспечивают четкое изображение волокна (Clear fiber image) и его быстрое сведение для стабильной сварки с минимальными потерями.
• Экономичная печка: Индуктивный автоматический нагреватель включается только тогда, когда внутрь помещено волокно. Это защищает от напрасной траты энергии и холостой работы.
• Длительная автономная работа: Съемная батарея на 5200 мАч позволяет выполнить до 250 полноценных циклов (сварка + нагрев) без необходимости поиска розетки.
• Адаптация к условиям: Система автоматической калибровки дуги (ARC) в реальном времени анализирует среду для поддержания стабильно высокого качества стыка.
• Простое управление: Графический интерфейс (GUI) на ярком 4.3-дюймовом сенсорном LCD-дисплее делает управление аппаратом интуитивно понятным даже для новичков.

Технические характеристики

Волокно и качество соединения

• Применимые волокна: G651, G652, G653, G655, G657 и т.д.
• Диаметр оболочки: 80~150 мкм
• Диаметр покрытия: 160~3000 мкм
• Длина зачищенного волокна: 10~16 мм (для покрытия <250 мкм), 16 мм (для покрытия 250~1000 мкм)
• Типичные потери при сварке: G651: 0.01 дБ; G652/G657: 0.02 дБ; G653/G655: 0.04 дБ
• Потери на отражение (Return Loss): более 60 дБ
• Оценка потерь (Loss Evaluation): поддерживается
• Тест на растяжение (Tension Test): 1.8 ~ 2.2 Н

Параметры сварки и нагрева

• Режимы работы: Ручной / Автоматический (100 предустановленных программ)
• Время сварки: 7~12 секунд
• Время термоусадки: 20~26 секунд (рассчитано на гильзы 40 мм и 60 мм)
• Автоматический нагрев: поддерживается
• Оптическая система: две высокочувствительные камеры
• Увеличение волокна: 320X (ось X или Y), 160X (одновременно оси X и Y)
• Дисплей: 4.3-дюймовый цветной HD LCD сенсорный экран

Питание, память и условия работы

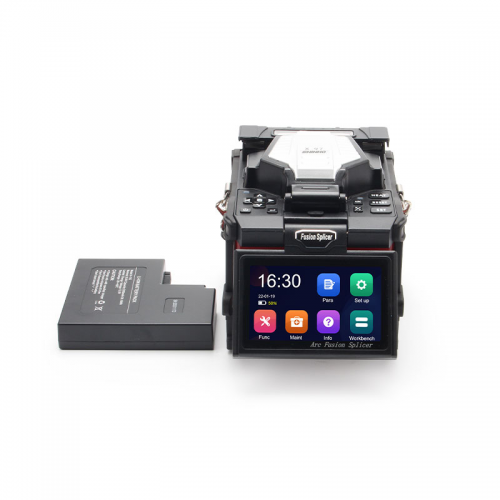

• Аккумулятор: съемная Li-ion батарея емкостью 5200 мАч
• Источник питания: адаптер (вход: AC 100~240 В, 50/60 Гц; выход: DC 11~13.5 В)
• Ресурс электродов: более 4000 разрядов (легко заменяются)
• Хранение данных: память на 8000 записей о результатах сварки
• Интерфейс: порт USB 2.0 (для обновления программного обеспечения и экспорта записей)
• Рабочие условия: высота 0~5000 м над уровнем моря; влажность 0~95%; температура -10°C~+50°C; макс. скорость ветра 15 м/с
• Габариты: 160 мм (Д) x 140 мм (Ш) x 135 мм (В) (вместе с резиновыми бамперами)
• Вес: 2.04 кг (включая аккумулятор)

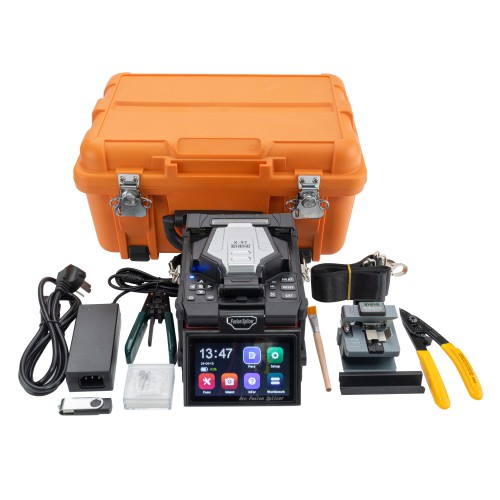

Комплектация

• Оптический сварочный аппарат SHINHO X-97 (1 шт.)
• Скалыватель оптического волокна (1 шт.)
• Стриппер для абонентского дроп-кабеля (1 шт.)
• Стриппер для оптического волокна (1 шт.)
• Сетевой кабель (1 шт.)
• Адаптер питания (1 шт.)
• Ремешок для переноски (1 шт.)
• Запасные электроды (1 пара)
• Руководство пользователя на USB-накопителе (1 шт.)
• Лоток для охлаждения гильз (1 шт.)
• Щеточка для чистки (1 шт.)
• Жесткий транспортировочный кейс (1 шт.)

Сварочный аппарат SHINHO X-97 сочетает в себе легкость, скорость и современные технологии точного выравнивания волокна. Это практичное решение для монтажных бригад, нуждающихся в надежном и портативном инструменте для ежедневной прокладки сетей. Заказывайте эту модель в нашем интернет-магазине, чтобы получить профессиональное оборудование с полной комплектацией и удобной доставкой.

Выбирая качественные оптические решения, вы делаете вклад в бесперебойную работу ваших телекоммуникационных линий. Мы предлагаем проверенную технику, которая облегчает монтаж, уменьшает количество ошибок и выдерживает нагрузки реальных рабочих условий. Благодаря такому оборудованию процесс подключения новых абонентов становится быстрее, надежнее и эффективнее.
