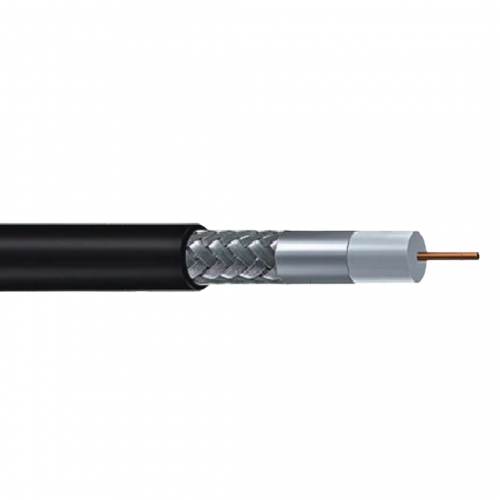

Описание Коаксиальный высокочастотный кабель 50 Ом, усиленный проводник, двойное экранирование PicocelLink TEL400 (RG8U)

• Внутренний проводник BC/CCA, диаметр 2.74±0.05 мм
• Диэлектрик из вспененного PE, толщина 7.24±0.20 мм
• Первый экран – алюминиевая фольга.
• Второй экран – луженая медь или алюминиевый сплав, покрытие 80–95%
• Наружная оболочка PVC/PE/LSZH, диаметр 10.29±0.25 мм
• Волновое сопротивление 50±2 Ом
• Емкость 78.10 пФ/м
• Скорость распространения 87%
• Частота среза 16.20 ГГц
• Сопротивление изоляции 5000 MΩ·км
• КСВ: 1,15 (30–1000 МГц) / 1,20 (1000–2000 МГц) / 1,25 (2000–3000 МГц)
• Минимальный радиус изгиба 51.50 мм.
• Затухание от 2.20 дБ/100 м (30 МГц) до 36.10 дБ/100 м (5800 МГц)

PicocelLink TEL400 (RG8U) – это кабель, созданный для задач, где требуются стабильность на длинные дистанции, уверенная работа с высокими частотами и защита сигнала от внешних воздействий. Большие размеры сердцевины, качественное двойное экранирование и точная геометрия делают эту модель выбором для профессиональных антенно-фидерных систем, базовых станций, радиосвязи, сложных CCTV-линий и телекоммуникаций, где каждый дБ имеет значение. Это один из тех кабелей, которые монтируют «один раз и надолго», потому что действительно выдерживает эксплуатацию в условиях постоянной нагрузки и перепадов температур.

Особенности и преимущества модели

• Увеличенный диаметр внутреннего проводника позволяет передавать сигнал на более длинных отрезках с меньшими потерями, что важно для антенных трасс большой длины.
• Двойное экранирование – комбинация алюминиевой фольги и плотной оплетки – эффективно блокирует помехи и уменьшает влияние посторонних сигналов.
• Внешняя оболочка доступна в трех вариантах, что позволяет подобрать подходящий тип защиты для внутреннего или наружного монтажа.
• Скорость распространения 87% сигнала и низкая емкость делают TEL400 пригодным для развертывания систем с широкой полосой пропускания.
• Стабильный VSWR во всем рабочем диапазоне обеспечивает правильное согласование с оборудованием и минимизирует отражение.
• Прочная конструкция выдерживает сложные маршруты укладки, изгибы и воздействие окружающей среды.

Технические характеристики

TEL400 показывает баланс между большим диаметром проводника и качественным экранированием. Частота среза 16.20 ГГц позволяет использовать кабель в широком спектре высокочастотных систем, а низкие потери позволяют прокладывать длинные магистрали без потери стабильности. Это делает модель подходящей для профессиональных сетей и промышленных инсталляций.

Конструкция кабеля

• Внутренний проводник BC/CCA, 2.74±0.05 мм
• Диэлектрик Foam PE, 7.24±0.20 мм
• Алюминиевая фольга
• Луженая медь или алюминиевый сплав, покрытие 80–95%
• Наружная оболочка PVC/PE/LSZH, 10.29±0.25 мм

Электрические параметры

• Волновое сопротивление 50±2 Ом
• Емкость 78.10 пФ/м
• Скорость распространения 87%
• Cut-off частота 16.20 ГГц
• Сопротивление изоляции 5000 MΩ·км
• КСВ 1,15 / 1,20 / 1,25 (30–3000 МГц)

Механические и температурные свойства

• Минимальный радиус изгиба 51.50 мм.
• Температура монтажа (PE) –40…+85°C
• Температура монтажа (LSZH/PVC) –25…+70°C
• Температура работы (PE) –40…+85°C
• Температура работы (LSZH/PVC) –25…+70°C

Затухание, дБ/100 м (20°C)

• 30 МГц — 2.20
• 50 МГц — 2.90
• 100 МГц — 4.30
• 150 МГц — 5.00
• 220 МГц — 6.10
• 450 МГц — 8.90
• 900 МГц — 12.80
• 1500 МГц — 16.80
• 1800 МГц — 18.60
• 2000 МГц — 19.60
• 2500 МГц — 22.20
• 3000 МГц — 25.00
• 5800 МГц — 36.10

Большой диаметр центрального проводника напрямую влияет на снижение потерь, что особенно заметно на кабельных линиях более 30-50 метров. Плотное экранирование 80–95% позволяет прокладывать TEL400 в местах с сильными радиопомехами – вблизи точки доступа, промышленного оборудования или базовых станций. Частота среза 16.20 ГГц позволяет кабелю работать в широком спектре RF-приложений, а стабильное VSWR обеспечивает правильное согласование на всей длине линии.

PicocelLink TEL400 (RG8U) – это кабель, на который можно положиться при создании высокочастотной инфраструктуры. Он выдерживает нагрузку, сохраняет стабильность сигнала и не требует частого обслуживания. Если необходимо получить надежную, долговечную и предполагаемую антенно-фидерную линию, TEL400 станет правильным выбором.
