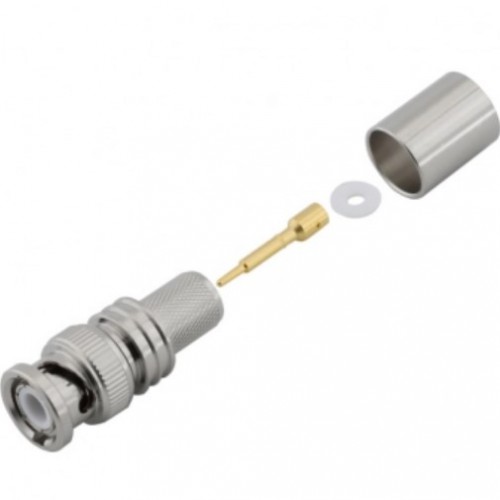

Описание Роз'єм ВЧ BNC-male для кабелю SLL40

• Волновое сопротивление 50 Ом
• Покрытие центрального контакта NiP-Au
• Диапазон частот до 4 ГГц
• Материал диэлектрика PTFE
• Рабочее напряжение до 1 кВ
• Тип соединения обжим/обжим
• Количество циклов соединения более 500
• Совместимость с кабелями SLL-400, G37, G42

BNC штекер Picocellink G37 (SLL-400), G42 (2.6/7.1) — надежный элемент для высокочастотных соединений, применяемый в телекоммуникационном оборудовании, лабораторных установках, антеннах и системах видеонаблюдения. Этот разъем создан для специалистов, которым важна стабильность сигнала и долговечность конструкции. Обжимной тип соединения обеспечивает прочный контакт, герметичность и минимальные потери сигнала. Модель идеально подходит для профессиональных решений, где точность и надежность стоят на первом месте.

Особенности и преимущества модели

Главное преимущество — использование качественных материалов и точная обработка деталей. Центральный контакт выполнен из CuZn39Pb3 с покрытием NiP-Au, что обеспечивает отличную проводимость и защиту от коррозии. Внешний контакт имеет покрытие CuSnZn3, сохраняющее стабильность соединения даже после сотен подключений.

Другие преимущества:

• Надежная фиксация без потери сигнала
• Высокая точность изготовления
• Устойчивость к механическим нагрузкам
• Отличная изоляция благодаря PTFE
• Защита от влаги и окисления

Благодаря таким свойствам разъем Picocellink подходит для профессиональных систем связи, тестовых стендов и промышленных установок. Он сохраняет стабильную работу даже при частом подключении и перепадах температуры.

Технические характеристики

Конструкция разъема обеспечивает точную передачу сигнала с минимальными потерями. Волновое сопротивление 50 Ом гарантирует совместимость с большинством систем, а качественная изоляция предотвращает помехи и отражения сигнала.

Электрические параметры

• Волновое сопротивление 50 Ом
• Потери на отражение до –20 дБ (3 ГГц)
• Частотный диапазон 0…4 ГГц
• Рабочее напряжение ≤ 1 кВ (СКЗ, 50 Гц)
• Стойкость к напряжению до 1.5 кВ (СКЗ, 50 Гц)
• Сопротивление центрального контакта ≤ 20 мОм
• Сопротивление внешнего контакта ≤ 5 мОм
• Сопротивление изоляции ≥ 5 ГОм

Механические параметры

• Количество циклов соединений более 500
• Тип соединения обжим/обжим
• Соответствие стандарту IEC 61169-8

Материалы и покрытия

• Центральный контакт CuZn39Pb3, NiP-Au
• Внешний контакт CuZn39Pb3, CuSnZn3
• Обжимная гильза Cu SF w, CuSnZn3
• Другие металлические части CuZn39Pb3, CuSnZn3
• Диэлектрик PTFE
• Прокладка NBR

Такие параметры обеспечивают стабильную работу даже при высоких нагрузках и частотах до 4 ГГц. Высокое сопротивление изоляции сохраняет чистоту сигнала, а качественные материалы уменьшают нагрев и продлевают срок службы устройства. Обжимное соединение гарантирует плотный контакт и защиту от вибраций.

Совместимость

Совместим с кабелями:

• SLL-400
• SLL-400-SF
• SLL-400-SFP
• G37
• G42 (2.6/7.1)
• CNT-400
• AIRCOM PREMIUM
• EC-400
• 7810A
• WBC-400
• и другими с аналогичными

BNC штекер Picocellink G37 (SLL-400), G42 (2.6/7.1) — профессиональный разъем для стабильных и точных соединений. Он сочетает надежность, долговечность и отличные электрические параметры. Это выбор для тех, кто ценит качество и уверенность в работе оборудования даже в сложных условиях.
